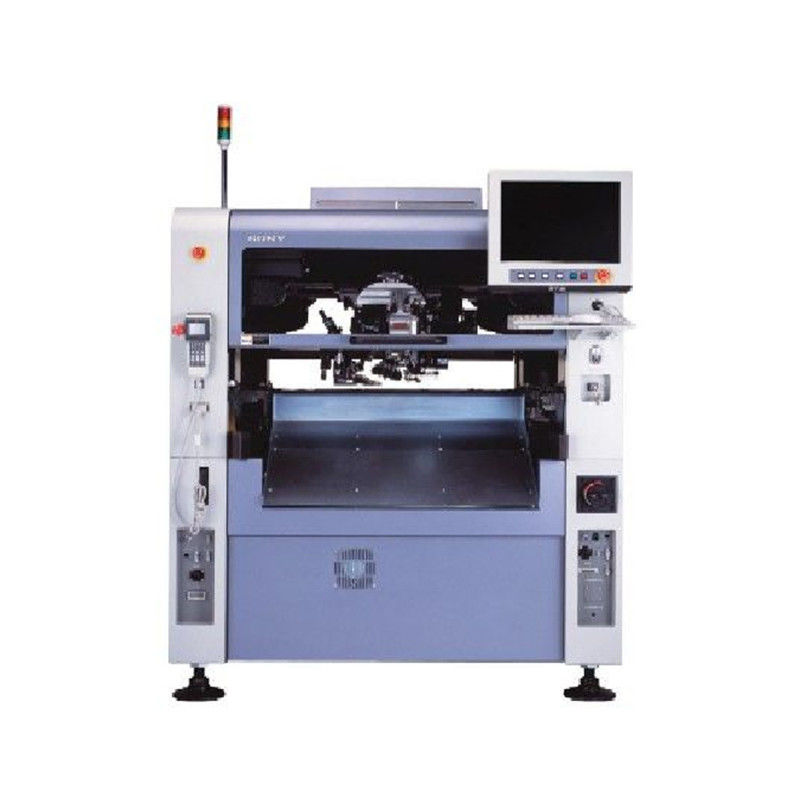

Maszyna montażowa 12000CPH SMT

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	CE , ISO

Zapłata:

Minimalne zamówienie:	1 jednostka
Cena:	negotiable
Szczegóły pakowania:	Standardowe opakowanie eksportowe
Czas dostawy:	15-20 dni
Zasady płatności:	L / C, T / T, Western Union, Paypal
Możliwość Supply:	100 sztuk miesięcznie

Skontaktuj się teraz

Szczegółowy opis produktu

Stan:	Nowy	Serwis gwarancyjny:	Wsparcie techniczne wideo, wsparcie online
Lokalizacja usługi lokalnej:	Żaden	Lokalizacja salonu wystawowego:	Żaden
Kontrola wychodząca wideo:	Opatrzony	Raport z testu maszyny:	Opatrzony
Rodzaj marketingu:	Zwykły produkt	Gwarancja podstawowych elementów:	1 rok
Podstawowe komponenty:	Silnik	Zapewniona obsługa posprzedażna:	Wsparcie techniczne wideo, bezpłatne części zamienne, wsparcie online
Nazwa produktu:	Automatyczna maszyna SMT o wysokiej prędkości	Szybkość montażu:	12000CPH
Rozmiar komponentu:	0603–43 mm QFP / BGA	Rozmiar PCB:	50 * 50 - 460 * 360 mm
Grubość PCB:	0,5 mm do 2,6 mm	Napięcie:	3 fazy prądu przemiennego 200 V ± 10%, 50/60 Hz
moc:	2,5–5,0 kVA	Ciśnienie powietrza:	0,5-0,7 MPa (5,1 ~ 7,1 kgf / cm2)
Rozmiar maszyny:	1200 mm (szer.) * 1700 mm (gł.) * 1545 mm (wys.)	Ciężar maszyny:	1730 kg
Podkreślić:	Maszyna montażowa SMT 12000CPH , maszyna montażowa SMT 2 , 6 mm

Maszyna montażowa 12000CPH SMT

Parametry

Nazwa produktu	Szybka automatyczna maszyna SMT
Szybkość montażu	12000CPH
Rozmiar komponentu	0603-43 mm QFP / BGA
Dokładność montażu	± 50 μm przy μ + 3σ / Chip ； ± 30 μm przy μ + 3σ / QFP
Rozmiar PCB	50 * 50 - 460 * 360 mm
System wizualny	Kamera lotu + stała kamera o wysokiej rozdzielczości
Głowica montażowa	1 głowica 6 dysz
Grubość elementu	0402 (01005) -12 mm IC (kamera mobilna) 6 mm-25 mm IC (stała kamera)
Grubość PCB	Od 0,5 mm do 2,6 mm
Liczba podajników	48
Napięcie	AC 3 fazy 200 V ± 10%, 50/60 Hz
Moc	2,5-5,0 kVA
Ciśnienie powietrza	0,5-0,7Mpa (5,1 ~ 7,1 kgf / cm²)
Rozmiar maszyny	1200 mm (szer.) * 1700 mm (gł.) * 1545 mm (wys.)
Ciężar maszyny	1730KG
Użyj środowiska	Temperatura otoczenia 15 ℃ ～ 30 ℃ Wilgotność otoczenia 30% ～ 70% (bez kondensacji)
Hałas podczas pracy	35-65dB
Metoda korekty	Maszynowy system wizyjny, wielopunktowa korekcja wzroku MARK
System napędowy	Serwo AC, silnik AC
Transmisja danych	3,5-calowe wejście dyskietki / interfejsu USB
System operacyjny	Chiński, angielski, japoński interfejs operacyjny (platforma sterowania systemem WINDOWS)
Tryb sterowania	Całkowicie automatyczny

Zalety produktu

1. 4 szt. Kamer: 2 szt. Mark i 2 szt. Szybkich kamer rozpoznających, rozpoznają synchronicznie, skutecznie zapewniają szybkość i precyzję montażu.

2. Napęd XY wykorzystuje importowany precyzyjny pręt ze śrubą toczną do szlifowania + importowaną prowadnicę liniową o dużej wytrzymałości, szybkie pozycjonowanie, niski poziom hałasu, wysoką precyzję.

3. Serwosilnik i napęd, precyzyjna prowadnica liniowa, generator podciśnienia, precyzyjne dysze, zintegrowany system automatycznego podawania i wysokowydajna konfiguracja IPC - Wysoka precyzja, duża stabilność, obietnica stabilnego montażu przez 24 godziny.

4, nowy tryb montażu: płytka drukowana jest nieruchoma, a głowica porusza się w kierunku osi XYZ.Podczas mocowania wysokich komponentów stabilność ulega poprawie.

Konfiguracja odniesienia

1. System sterowania: komputer przemysłowy + karta precyzyjnego sterowania ruchem

2. system oprogramowania: niezależnie opracowany system operacyjny ETON

3. Silnik ruchu: silnik liniowy z lewitacją magnetyczną

4. Układ dysz: niezależnie opracuj różne typy dysz

5. Urządzenie przesuwne: precyzyjna śruba + prowadnica liniowa

6. Urządzenie wizualne: rozpoznawanie punktów znakowania + rozpoznawanie komponentów + rozpoznawanie o wysokiej precyzji

7. Podajnik: zastosuj precyzyjny podajnik elektryczny
