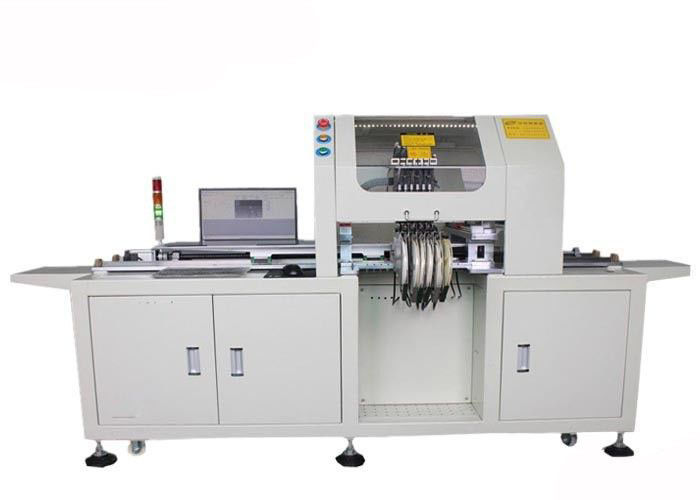

Maszyna do pobierania i umieszczania płytek drukowanych 20000cph

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	CE , ISO

Zapłata:

Minimalne zamówienie:	1 jednostka
Cena:	negotiable
Szczegóły pakowania:	Standardowe opakowanie eksportowe
Czas dostawy:	15-20 dni
Zasady płatności:	L / C, T / T, Western Union, Paypal
Możliwość Supply:	100 sztuk miesięcznie

Skontaktuj się teraz

Szczegółowy opis produktu

Dokładność pozycjonowania:	0,02 mm	Zasilacz:	1,2 kW
Maksymalna powierzchnia płytki drukowanej:	1200 × 300 mm	Metoda pozycji:	Pozycja wizualna
Skompresowane powietrze:	Odkurzać powietrze w maszynie	Podajnik pasowy:	8 mm, 12 mm, 16 mm i 24 mm (OPT)
Gwarancja:	1 rok	kolor:	Biały
Typowa prędkość montażu:	20000cph	Maksymalna prędkość montażu:	28000cph
waga:	750 kg	wymiar:	2000 MM (L) * 930 MM (W) * 1450 MM (H)
Podkreślić:	Maszyna do wybierania i umieszczania płytek drukowanych o pojemności 20000 cph , maszyna do lutowania typu pick and place o pojemności 20000 cph , maszyna do wybierania i umieszczania płytek drukowanych o pojemności 28000 cph

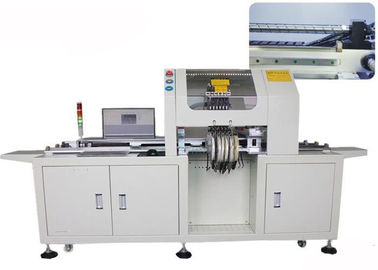

Panele LED Maszyna do wybierania i umieszczania PCB

Opis:

Maszyna typu pick and place LED poprawia precyzję i wydajność montażu, profesjonalna dla fabryki elektroniki, manufaktury do montażu powierzchniowego LED.Maszyna typu Pick and Place LED jest stabilna i łatwa w obsłudze.

Parametr techniczny:

Maksymalny rozmiar płytki drukowanej	1200 × 300 mm
Maksymalny zasięg ruchu	Oś X 1210 mm, oś Y 330 mm
Maksymalny zakres ruchu osi Z.	10mm
Typowa prędkość montażu	20000cph
Maksymalna prędkość montażu	28000cph
Dokładność montażu	± 0,05 mm
Metoda pozycjonowania	Pozycja wizualna
Komponent dostępny	0603 i powyżej komponentu SMD i diody LED
Metoda programu	Automatyczny import danych / badanie wideo / wprowadzanie z klawiatury
Podajnik taśmowy	8 mm, 12 mm, 16 mm i 24 mm (OPCJA)
dysza ssąca	Dysza ssąca JKUI 504, 505 i 506
System operacyjny	WINDOWS XP
Skompresowane powietrze	Odkurz powietrze w maszynie
Zasilacz	220 V, 50 Hz, 1,2 kW
Waga	750 kg
Wymiar	2000 MM (L) * 930 MM (W) * 1450 MM (H)

Cechy:

Transmisja platformy wykorzystuje zaimportowaną liniową szynę prowadzącą i śrubę pociągową w połączeniu z oryginalnym japońskim serwonapędem Panasonic, zapewniającym dużą stacjonarność i precyzję sterowania platformy.
Przekładnia wałów X i Y wykorzystuje importowane, precyzyjnie szlifowane śruby pociągowe i prowadnice liniowe w połączeniu z serwonapędem Japan Panasonic, zapewniającym wysoką precyzję i dużą prędkość montażu.
Jednocześnie pracują 4 zestawy szybkich głowic montażowych.Głowice ssące wykorzystują bardzo precyzyjne, trwałe wały wielowypustowe.
Łatwy program operacyjny, znacznie wygodniejszy, automatyczne widzenie sprawia, że ustalanie pozycji jest dokładniejsze i wygodniejsze.
Opcjonalny podajnik Multi, może spełniać różne rodzaje mocowania LED.
Potężne oprogramowanie przyjmuje liczby i obrazy w celu wyświetlenia współrzędnych programu, łatwo i wygodniej.
Oprogramowanie przyjmuje system danych i przechowuje różne typy płytek drukowanych w celu wygodnej regulacji, wystarczy zaprogramować jeden raz, aby nowe produkty były używane na zawsze.
Platforma: oś Y, oś X można przesuwać ręcznie, regulowana prędkość, można osiągnąć dowolny punkt, ręcznie przybył, wygodne programowanie.
Maszyna LED Pick & Place wykorzystuje importowany system wykrywania próżni, może dokładnie sprawdzić ssanie, aby zapobiec wyciekowi materiału i skutecznemu rzucaniu.
Wewnętrzny system podciśnienia: niski poziom hałasu, długa żywotność i stałe podciśnienie.
Standardowe ustawienie: 1 szt., 6 głowic montażowych, 18 dysz.
Opcjonalnie: automatyczny podajnik 8 mm, 12 mm, 16 mm 24 mm, różne dysze, pompa przemysłowa, sprężarka powietrza.
