| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Stan: | Nowy | Serwis gwarancyjny: | Wsparcie techniczne wideo |
|---|---|---|---|
| Lokalizacja usługi lokalnej: | Żaden | Lokalizacja salonu wystawowego: | Żaden |
| Gwarancja: | 1 rok | Zapewniona obsługa posprzedażna: | Wsparcie techniczne wideo |
| Imię: | Półautomatyczna drukarka sitodrukowa | Drukowanie rozmiarów stołów: | 300 * 400 mm (lub niestandardowe) |
| Rozmiar ramki: | 370 * 470 mm, 420 * 520 mm, 550 * 650 mm | Rozmiar PCB: | 50 * 50 mm ~ 300 * 400 mm |
| Grubość PCB: | 0,2 - 5,0 mm | Pozycja drukowania stała: | Pozycjonowanie płytki zewnętrznej lub pin |
| Dostrajanie płyty głównej: | Przód / tył ± 10 mm R / L ± 10 mm | Precyzja drukowania: | ± 0,02 mm |
| Powtarzalna precyzja: | ± 0,05 mm | Minimalne odstępy: | 0,35 mm |
| Podkreślić: | Drukarka szablonowa 50 * 50 mm,drukarka szablonowa z pastą lutowniczą 50 * 50 mm,drukarka szablonowa z pastą lutowniczą 0 |
||

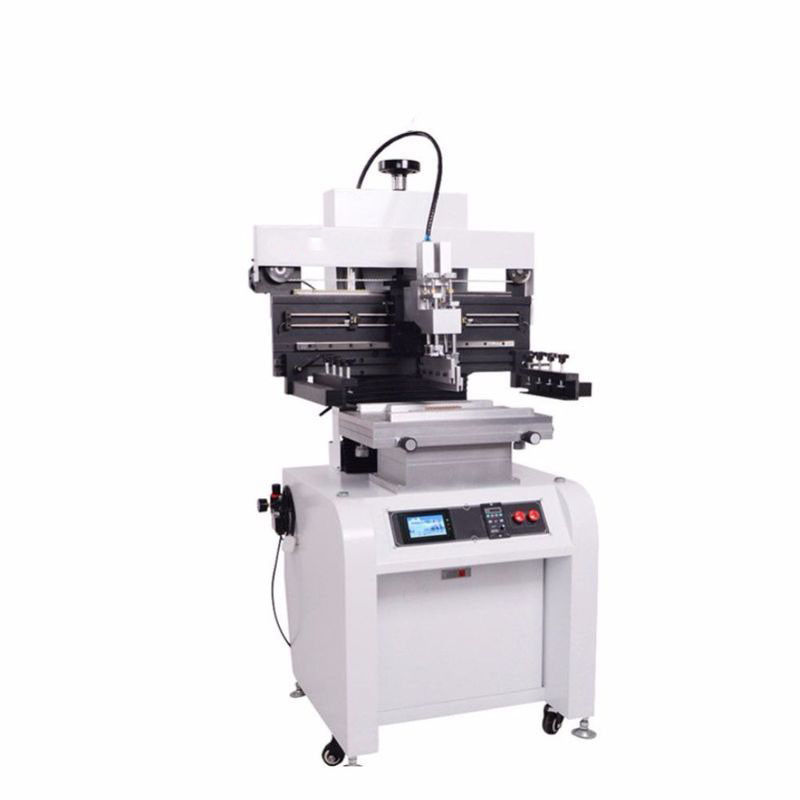

Półautomatyczna drukarka szablonów do pasty lutowniczej
Wprowadzenie produktów:
1. Używanie precyzyjnej szyny prowadzącej i importowanego silnika do napędzania konwersji gniazda ostrza, drukowania i wysokiej dokładności.
2. Skrobak do drukowania może obracać się o 45 stopni w pozycji ustalonej, łatwe czyszczenie i wymianę szablonu drukowania i ściągaczki.
3. Blok skrobaka można regulować przed i za ostrzem, aby wybrać odpowiednią pozycję drukowania.
4. W połączeniu ze stałą płytą drukarską z rowkiem i PIN-em, łatwa instalacja i regulacja, do drukowania jednostronnego.
5. School Edition sposób przesuwania siatki stalowej w połączeniu z nadrukami (PCB), X, Y, Z. Wygodna precyzyjna regulacja.
6. Można ustawić na jedno i dwukierunkowe, różne metody drukowania.
7. Z funkcją automatycznego liczenia ułatwiającą tworzenie statystyk wyjściowych.
8. Regulowany kąt ostrza, ostrze stalowe, skrobak gumowy.
9. Ekran dotykowy z funkcją wygaszacza ekranu, czas można regulować w celu ochrony życia ekranu dotykowego.
10. Wyświetlacz prędkości drukowania, regulowany.
|
parametry techniczne |
|
|
Funkcjonować |
To urządzenie służy do drukowania pasty lutowniczej na płytce PCB |
|
Drukowanie rozmiarów tabel |
300 × 400 mm (lub niestandardowe) |
|
Rozmiar ramy |
370 × 470 mm, 420 × 520 mm, 550 × 650 mm |
|
Rozmiar PCB |
50x50 ~ 300 × 400 mm |
|
Grubość PCB |
0,2 - 5,0 mm |
|
Pozycja drukowania ustalona |
Pozycjonowanie zewnętrzne lub pinowe PCB |
|
Precyzyjna regulacja płyty podstawy |
Przód / Tył ± 10 mm R / L ± 10 mm |
|
Precyzja drukowania |
± 0,02 mm |
|
Powtarzalna precyzja |
± 0,05 mm |
|
Minimalne odstępy |
0,35 mm |
|
Ciśnienie powietrza |
4-6Kgf / cm2 |
|
Zasilacz |
220 V 50/60 Hz 100 W. |
|
Specyfikacje |
||||
|
Model nr
|
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
|
Rozmiar PCB (dł. × szer.) ~ (Dł. × szer.) Mm |
(50 x 50) ~ (300 x 400) |
(50 x 50) ~ (300 x 600) |
(50 x 50) ~ (300 x 1200) |
(50 x 50) ~ (300 x 1500) |
|
Rozmiar siatki stalowej (dł. × szer.) Mm ~ (dł. × szer.) Mm |
(370 x 470 ~ (550 x 650) |
(370x470) ~ (550x850) |
(370 x 470 ~ (550 x 1450) |
(370x470) ~ (550x1750) |
|
Drukowanie rozmiarów stołu (dł. × szer.) Mm |
300 × 400 |
300 × 650 |
300 × 1250 |
400 × 1550 |
|
Rozmiar maszyny (dł. × szer. × wys.) Mm |
860 × 760 × 1700 |
1060 × 760 × 1700 |
1660 × 760 × 1700 |
1960 × 760 × 1700 |
|
Waga |
260kg |
300kg |
340kg |
380kg |
