| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Drukarka szablonowa: | 300 * 400 mm (3040) | Maszyna PNP: | CHMT36VA (29 podajników 2 głowice + podwójna kamera) |
|---|---|---|---|
| Piec rozpływowy: | T962A 300 * 320 mm rozmiar lutowania 1500 W. | Stosowanie: | Produkcja małych partii |
| Sposób drukarki: | podręcznik | Głowice umieszczające: | 2 szt |
| drukarka szablonowa Wymiar: | 540 * 370 * 350 mm | drukarka szablonowa Waga: | NW.21 kg GW.22 kg |
| Podkreślić: | Linia produkcyjna SMT 300 * 400 mm,linia produkcyjna SMT 300 * 400 mm,linia produkcyjna SMT 1500 W. |
||

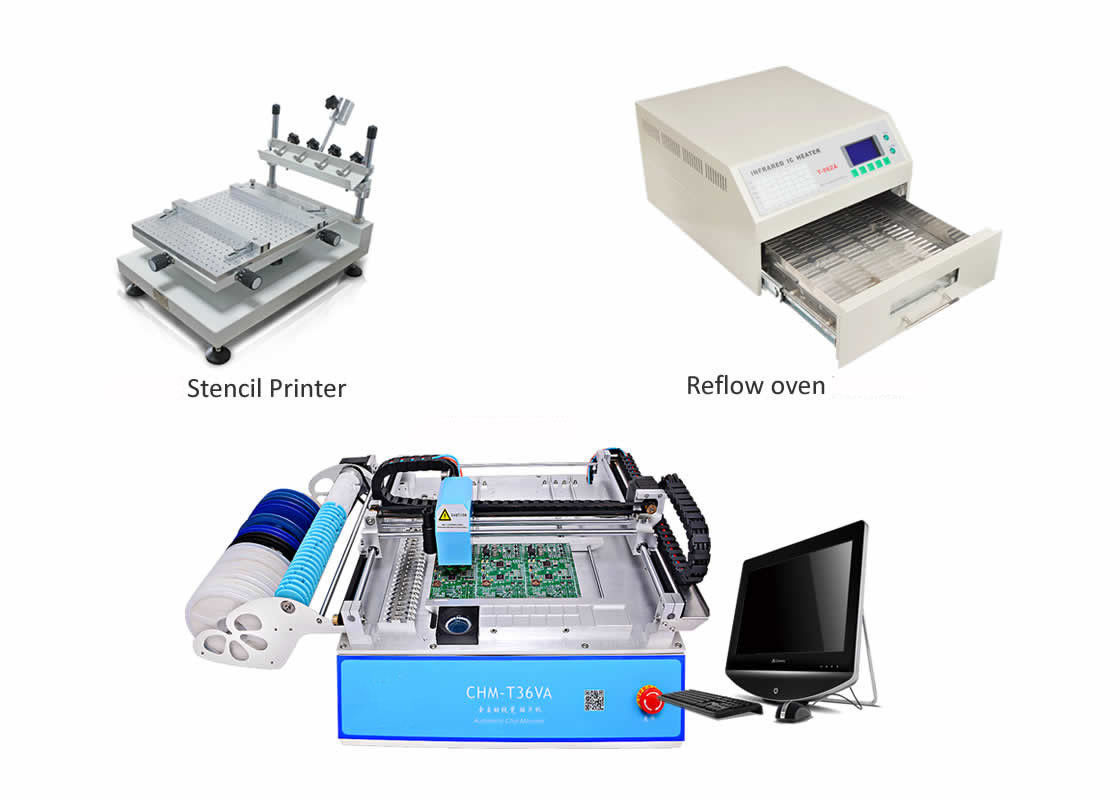

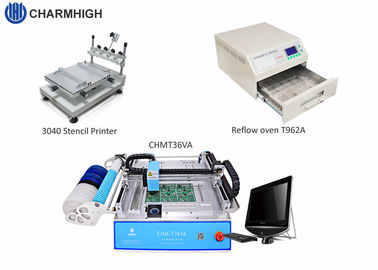

Mała linia produkcyjna SMT
1. Drukarka szablonowa o wysokiej precyzji:
| Rozmiar stołu roboczego | 300 * 400 mm |
| Rozmiar wydruku | 250 * 400 mm |
| Maksymalny rozmiar ramy netto | 370 * 470 mm |
| Sposób drukarki | podręcznik |
| Grubość podłoży | 0-80 mm |
| Stół roboczy dostosowuje głośność | 10mm, pozioma regulacja kąta |
| Wysokość platformy drukowania | 220mm |
| powtarzalna dokładność | ± 0,01 mm |
| tryb lokalizacji | Wzorzec lub kształt otworu |
| Wymiar | 540 * 370 * 350 mm |
| Wielkość opakowania | 660 * 500 * 280 mm |
| Waga | NW.21Kg GW.22Kg |
2. maszyna typu pick and place (praca z zewnętrznym komputerem)
| Obszar PCB | 10 mm * 10 mm - 355 mm * 355 mm |
| Przesuw osi XY | 420 * 460 mm |
| Zakres ruchu osi Z. | 15mm |
| Umieszczanie głowic | 2szt |
| Podajniki |
8mm = 22szt., 12mm = 4szt., 16mm = 2szt., 24mm = 1szt., Przednia taca IC = 14 sztuk, taca IC zdefiniowana przez użytkownika |
| System wizyjny | Podwójne kamery (kamery góra i dół) |
| Napęd | System serwonapędu sterującego z zamkniętą pętlą, upewnij się, że nigdy nie stracisz kroku |
| Wykrywanie powrotu w osi Z. | Tak, zapobiegaj pękaniu dysz |
| Pociągnij sworzeń samowrotny | Tak, zapobiegaj złamaniu sworznia |
| Metoda wykrywania wycieków materiału | Wykrywanie próżni, wykrywanie wzroku |
| Szybkość montażu | 4000cph (wizja wyłączona);2800cph (wizja włączona) |
| Precyzja montażu | ± 0,025 mm |
| składniki | 0402-5050, SOP, QFN, (szerokość taśmy: 8MM, 12MM, 16MM, 24MM) |
| Wymiar maszyny | Dł. 960 mm * szer. 705 mm * wys. 335 mm |
| Pompa próżniowa | -92KPA (2 szt., Wbudowany, wyciszony) |
| Zewnętrzne źródło powietrza | Nie ma potrzeby (wbudowana wyciszona pompa próżniowa 2 szt.) |
| Komputer zewnętrzny | Tak (oprogramowanie kompatybilne z Windows7) |
| Napięcie | 220 V (110 V), 50 Hz 60 Hz |
| Waga netto | 65kg |
| Zgodne oprogramowanie | Projektant Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..etc |
3. Parametr pieca rozpływowego (nowy zaktualizowany z wentylatorem):
Maksymalna powierzchnia lutowania: 20 x 20 cm
Moc znamionowa: 1500 W.
Zasilanie: AC110V ~ AC220V / 50 ~ 60 HZ
Zdjęcia w następujący sposób:

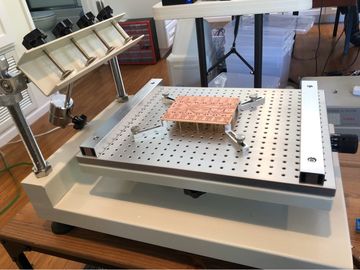

1. Drukarka szablonowa (wysoka precyzja)

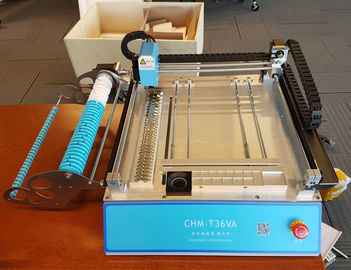

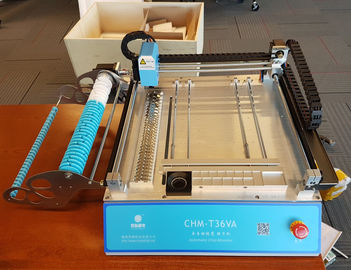

2. Pick and place machine with Vision System (wymagany jest zewnętrzny komputer)
Przewaga konkurencyjna:
1. Wygodne oprogramowanie, wbudowany system Linux maszyny, bardzo stabilna przemysłowa płyta główna, niezależna obsługa, nie wymaga zewnętrznego komputera, obsługa jest łatwiejsza i wygodniejsza.
2. System CCD dwóch kamer, górna i dolna, bardzo dokładnie koryguje położenie poszczególnych elementów, szczególnie w przypadku układów scalonych (max 22 * 22mm).
3. Maszyna obsługuje wszystkie rodzaje komponentów, od 0402, 0603-QFN, a także taśmę ciętą, układ scalony rur lub układ scalony luzem.Maszyna może umieszczać wiele rodzajów PCB.
4. Posiada elastyczne mocowanie do PCB i ma niestandardową tacę IC, przedni podajnik IC, bardzo wygodny.
5. Wizja może również druga korekta punktu początkowego maszyny, upewnij się, że punkt początkowy jest poprawny.
6. 2 głowice / 4 głowice z wysoce precyzyjnymi dyszami Juki z magnesem, nie trzeba demontować za pomocą klucza, dysze mogą obracać się pod kątem -180 stopni ~ +180 stopni.Wysokość połoenia jest regulowana.Maksymalna wysokość komponentów maszyny 4 serie wynosi 5 mm, a maksymalna wysokość maszyny 5 serii to 10 mm.
7. Sworzeń ciągnący maszyny 4 serails automatycznie powraca, aby uniknąć pęknięcia dysz, kołek pociągowy nie utknął.5 seryjny wykorzystujący automatyczny podajnik pneumatyczny Yamaha, większa prędkość.
8. Wykrywanie osi Z, głowica umieszczająca może automatycznie wykrywać wysokość i kąt, automatycznie powrócić do początku, aby zapobiec pęknięciu.
9. Sterowanie w pętli zamkniętej, oś X, Y z enkoderem, silnik nigdy nie gubi kroków.
10. Kalibracja PCB za pomocą dwóch kamer wizyjnych (maszyna automatycznie znajdzie 2 punkty), popraw przesunięcie PCB.Kalirbate tylko 2 punkty, pozostałe komponenty będą automatycznie korygowane, kalibracja może być szybka i dokładna dla PCB, nie trzeba przejmować się przesunięciem, nie ma potrzeby obliczania danych wejściowych.
11. Wyposażony w wykrywanie podciśnienia, jeśli jeden element zasysa krzywo, automatycznie wyrzuci go do strefy podawania, a następnie wybierze nowy do ponownego zamontowania.
12. Wyposażony w wykrywanie widzenia, kamera automatycznie koryguje kąt komponentu i umieszcza na płytce drukowanej we właściwym miejscu.Jeśli głowice nie podnoszą komponentów, kamera wykryje to i wróci, aby odebrać ponownie, 3 razy nie podnosi, maszyna wyłączy alarm i zatrzyma się.
13. W przypadku braku materiału nastąpi automatyczne wykrycie, a następnie alarm;po dostarczeniu materiału, a następnie kontynuuj pracę, nie ma potrzeby ponownego uruchamiania.
14. Obsługa dowolnej liczby partii PCB.
15. Jeśli nie ma pliku PCB lub nie używasz oprogramowania do załadowania pliku roboczego, możesz utworzyć nowy plik do programu.
16. Zawiera narzędzie do konwersji (wersja na PC), edytuj plik roboczy na komputerze i ładuj plik roboczy do maszyny przez port USB, szybko i wygodnie.
17. Wsparcie pojedynczego kroku.

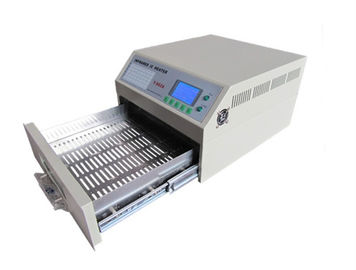

3. Piec rozpływowy (NOWY TYP Z WENTYLATOREM)
