| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Kontrola wychodząca wideo: | Opatrzony | Raport z testu maszyny: | Opatrzony |
|---|---|---|---|
| Rodzaj marketingu: | Zwykły produkt | Gwarancja podstawowych elementów: | Niedostępne |

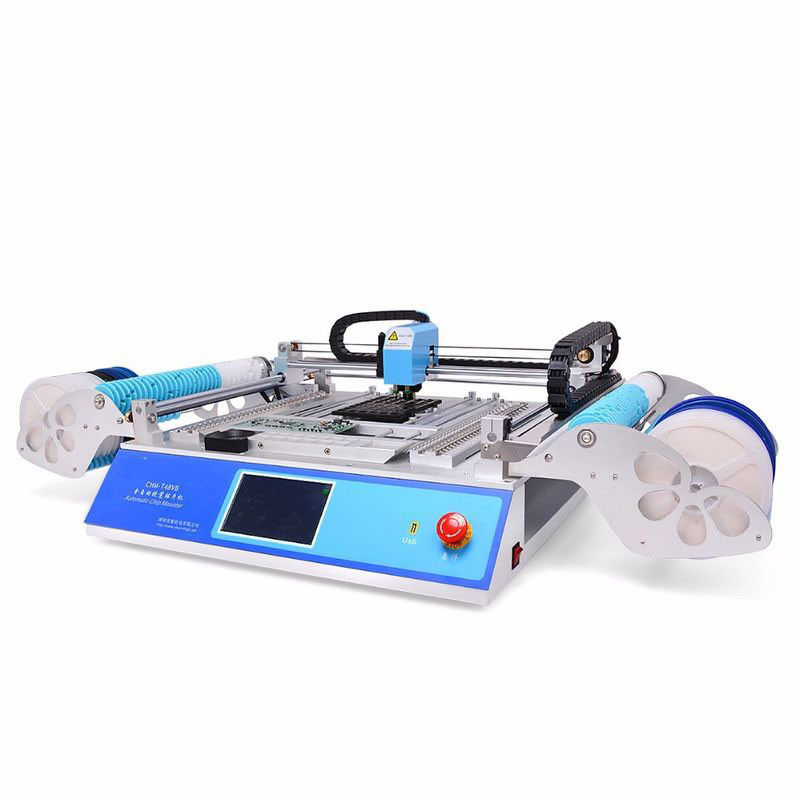

| Podstawowe komponenty: | Silnik, silnik | Nazwa produktu: | Maszyna Pick and Place SMT |
| Podanie: | Linia produkcyjna do montażu SMT PCB | Rozmiar PCB: | 450 mm (L) * 400 mm (W) |
| Zasilacz: | AC220V 50Hz / AC110V 60Hz | Pakiet: | Pakiet Vaccum |
| High Light: | Maszyna do wybierania i umieszczania blatów o pojemności 3000 cph,maszyna do wybierania i umieszczania blatów o pojemności 5000 cph,maszyna do podnoszenia i umieszczania na powierzchni 3000 cph |
||
| Parametry | ||||
| Obszar PCB | 10 mm * 10 mm - 345 mm * 355 mm | |||
| Przesuw osi XYZ | 510 mm * 460 mm | |||
| Zakres ruchu osi Z. | 15mm | |||
| Podajniki | Lewy 29 szt. + Prawy 29 szt | |||
| 8mm = 44 szt., 12mm = 8 szt., 16mm = 4 szt., 24mm = 2 szt., | ||||
| Przedni stos IC = 14 sztuk, taca IC zdefiniowana przez użytkownika | ||||
| Napęd | System serwonapędu sterującego z zamkniętą pętlą, upewnij się, że nigdy nie stracisz kroku | |||
| Precyzja | ± 0,015 mm | |||
| Wykrywanie powrotu w osi Z. | Tak, zapobiegaj pękaniu dysz | |||
| Pociągnij sworzeń samowrotny | tak | |||
| System wizyjny | Podwójne kamery (kamery góra i dół) | |||
| Metoda wykrywania wycieków materiału | Wykrywanie próżni, wykrywanie wzroku | |||
| Ekran dotykowy | 7-calowy przemysłowy ekran dotykowy | |||
| Płyta główna | Zarząd główny niezależnej branży badawczej | |||
| System | Wbudowany system Linux | |||
| Szybkość montażu | 5000cph (wizja wyłączona);3000cph (wizja włączona) | |||
| Precyzja montażu | ± 0,025 mm | |||
| składniki | 0402-5050, SOP, QFN (szerokość taśmy: 8 mm, 12 mm, 16 mm, 24 mm) | |||
| Wymiar maszyny | Dł. 960 mm * szer. 705 mm * wys. 335 mm | |||
| Pompa próżniowa | -92KPA (2 szt., Wbudowany, wyciszony) | |||
| Zewnętrzne źródło powietrza | Nie ma potrzeby (wbudowana wyciszona pompa próżniowa 2 szt.) | |||
| Komputer zewnętrzny | Nie | |||
| Napięcie | 220 V (110 V), 50 Hz | |||
| Waga netto | 68kg | |||
| Waga brutto | 85 kg / 116 * 80 * 52 cm / 0,62 m³ | |||
Funkcja
| System wizyjny zapewnia dokładność | Obsługiwany jest 30-elementowy podajnik pneumatyczny Yamaha | |||
| Przesunięcie automatycznej korekty | prosta i wygodna obsługa | |||
| Podwójne kamery wizyjne CCD mogą automatycznie kalibrować przesunięcie dla wszystkich różnych rodzajów komponentów i układów scalonych (automatyczna korekta pozycji i kąta pobierania).Kamera przemysłowa o wysokiej dokładności, wykonująca obraz szpilek, jeśli układ scalony, w celu zapewnienia dokładności łatki. | CHM-T530P4 współpracuje ze standardowym podajnikiem pneumatycznym Yamaha, jest bardziej stabilny i ma dłuższą żywotność.podajniki pneumatyczne mogą znacznie poprawić wydajność pracy.Może również współpracować z podajnikiem wibracyjnym Yamaha. | |||
| System sterowania ruchem w pętli zamkniętej | Wykrywanie osi Z. | |||
| może to być połączenie czteroosiowe, poruszać się szybciej i płynnie.obie dysze mogą pracować razem, a nie pojedyncza dysza już działa, obsługuje pojedynczy krok.Zainstalowany enkoder osi X, Y, nigdy nie trać kroku.Elastyczny S przyspiesza i zwalnia, upewnij się, że umieszczanie z dużą prędkością działa idealnie. | Funkcja wykrywania osi Z może samoczynnie sprawdzić wysokość i kąt podczas umieszczania. | |||
| Upewnij się, że maszyna działa idealnie z różnymi rodzajami komponentów. | ||||
| Obsługiwanych 9 rodzajów dysz Juki, magnes wewnątrz, można ręcznie zmienić dyszę, bez klucza, bardzo wygodne. | ||||
| Przemysłowy ekran dotykowy | Zaznacz punkt automatycznej kalibracji | |||
| dokładniejszy z systemem wizyjnym | ||||
| Maszyna wykorzystuje wbudowany system operacyjny Linux, ten system działa stabilnie z silną kompatybilnością i potężną funkcją.Maszyna ma wbudowany 7-calowy w pełni dotykowy ekran, akceptowana jest również zewnętrzna mysz USB.Bardzo łatwa i wygodna obsługa.Możesz szybko rozpocząć w ciągu pół godziny. | Po umieszczeniu PCB na maszynie, urządzenie użyje kamery do automatycznego znalezienia punktu zaznaczenia, kalibracji PCB i uniknięcia odchyleń. | |||
| Przedni obszar IC materiałów sypkich | Obsługiwana taca IC | |||
| oprogramowanie pozwala na 20 definiowanych przez użytkownika tac IC | ||||
| 11-częściowy przedni zbiorczy stos IC, odpowiedni do niektórych zbiorczych układów scalonych.bardziej wygodny. | Użytkownik może dodać jedną lub więcej tac IC w oprogramowaniu, wystarczy ustawić pierwszy komponent i ostatni komponent, a następnie maszyna może automatycznie pobierać ciągłe. | |||
