| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Stan: | Nowy | Serwis gwarancyjny: | Wsparcie techniczne wideo, wsparcie online |
|---|---|---|---|
| Kontrola wychodząca wideo: | Opatrzony | Raport z testu maszyny: | Opatrzony |
| Podstawowe komponenty: | PLC, silnik | Zapewniona obsługa posprzedażna: | Wsparcie techniczne wideo, wsparcie online |
| Imię: | wybierz i umieść maszynę | Obowiązujące elementy: | 0402, 0603, 0805, 1206, dioda, trioda, BGA SOT itp |
| Szybkość montażu: | 13000CPH | MAKS. Powierzchnia PCB: | 650 x 370 mm |
| Pojemność podajnika: | 60 | Stosowanie: | Montaż płytki drukowanej / Produkcja światła LED |
| Rodzaj podajnika: | Podajniki 8/12/16/24 / 32mm, podajnik wibracyjny, układ rurowy | Ilość dysz: | 6 |
| Stół do pracy: | Marmurowy stół roboczy | ||
| Podkreślić: | Maszyna 13000CPH LED SMT,Maszyna do montażu LED 10000CPH,Maszyna do montażu LED 13000CPH |
||

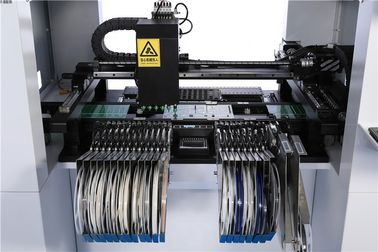

High Speed 60 Feeders Maszyna do montażu taśm oświetleniowych LED
1. Marmurowy stół roboczy zwiększa stabilność mechaniczną i dokładność umiejscowienia, gwarantuje, że mechanizm nigdy się nie odkształci, oraz wydłuża żywotność śruby kulowej i silnika.

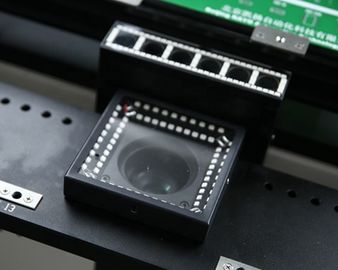

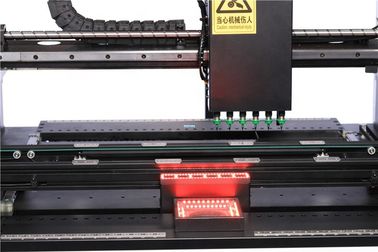

2. 8 sztuk kamer: 1 szt. Znaku, 1 szt. O wysokiej precyzji i 6 szt. Szybkich kamer rozpoznających, rozpoznających synchronicznie, skutecznie zapewniających szybkość i precyzję montażu.
3. Napęd XY wykorzystuje importowany precyzyjny pręt ze śrubą toczną do szlifowania + importowaną prowadnicę liniową o dużej wytrzymałości, szybkie pozycjonowanie, niski poziom hałasu, wysoką precyzję.
4. Panasonic Servo Motor and Drive, precyzyjna prowadnica liniowa TBI, japoński generator próżni, wysokoprecyzyjne dysze JUKI, zintegrowany system automatycznego podawania i wysokiej konfiguracji IPC - Wysoka precyzja, duża stabilność, gwarancja stabilnego montażu przez 24 godziny.
5. Trzyczęściowe tablice nadawcze - automatyczne podłączenie od lewej do prawej (pierwsza sekcja czeka na montaż, druga sekcja jest odpowiedzialna za montaż (gdy płytka zakończy montaż i przekazuje do trzeciej sekcji, pierwsza sekcja również otrzymuje żądanie jednoczesnego przygotowania nowych płyt.), trzecia sekcja przesyła płytę z maszyny P&P do pieca rozpływowego, co pozwala zaoszczędzić czas nadawania płyt i poprawić wydajność.
Wybierz i umieść specyfikacje maszyny
| Podajnik nr | 60 | waga produktu | 500KGS |
| Głowice montażowe | 6 | Szyna prowadząca XYZ Drive | TBI Wysokoprecyzyjna, wzmocniona prowadnica liniowa |
| Średnia moc | 600W | ||
| Dokładność pozycjonowania | 0,01 mm | Motion Drive System | Panasonic Szybki sterownik DPS |
| Zakres buforowania dysz | 5,0 mm | System operacyjny | Obsługa systemu operacyjnego Windows XP, Win7 |
| Zasilacz | 220 V, 50 Hz | Kąt komponentu | 0 ~ 360 °, zsynchronizowany obrót w ruchu |
| Skompresowane powietrze | 0,5-06Mpa | Tryb pracy X / Y | Importowany precyzyjny pręt śruby kulowej TBI + importowana prowadnica liniowa o dużej wytrzymałości TBI |
| Silnik napędowy | Silnik serwo Panasonic | ||
| Metoda rozpoznawania | Sześć głów rozpoznaje synchronicznie | Oznacz położenie punktu | Pełna automatyzacja |
| Źródło podciśnienia dyszy | Szybki generator podciśnienia on-off z uszkodzeniem próżni | Inteligentny alarm | Automatyczna korekta i uzupełnienie, alarm w przypadku braku materiałów |
| Maks.Obszar obwodu drukowanego | 650x370mm | Metoda wprowadzania danych na tablicy | Trzyczęściowe tablice nadawcze - automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie przekładni PCB |
| XY Max.Zasięg ruchu | 700x619mm | ||
| Oś Z maks.Zasięg ruchu | 20mm | Wyświetlacz | 15-calowy wyświetlacz przemysłowy 4: 3, rozdzielczość 1024X768 |
| Podajnik taśmowy | Podajniki 8/12/16 / 24mm, podajnik kijów, chip rurowy | Tryb programowania | Programowanie punkt-punkt, programowanie wizualne, wprowadzanie współrzędnych pliku PCB itp. |
| Maks.Szybkość montażu | 13000CPH | ||
| Średnia prędkość montażu | 10000CPH (wizualnie) | Kamera rozpoznająca nr | 1 kamera do rozpoznawania znaków, 6 szybkich kamer rozpoznających, 1 precyzyjna kamera do rozpoznawania |
| Wymiary | 1335x1230x1420mm | ||
| Stół do pracy | Marmurowy stół roboczy zwiększa szybkość, dokładność i stabilność | ||
| Odpowiedni zakres montażu: nadaje się do 0201, 0402, 0603, 0805, 1206, koralików do lamp LED, diod, tranzystorów, SOT, rozstaw pinów 40 mm * 40 mm ≥ 0,3 mm QFP, BGA itp. | |||
Podnieś i umieść specyfikacje maszyny Zastosowanie
| Obszar zastosowań | Przemysł aplikacji |
| Przedsiębiorczość osobista | Przemysł AGD |
| Badania laboratoryjne | Elektronika samochodowa |
| Produkcja masowa | Moc napędowa |
| Przetwarzanie osoby trzeciej | Oświetlenie ledowe |
| Dostosowanie R & D | Instrumenty i mierniki bezpieczeństwa |
| Badania naukowe | Inteligentna kontrola |
| Efektywne nauczanie | Elektroniki użytkowej |
| Sieć logistyczna | |
| Przemysł wojskowy |
Budowa i modele dysz

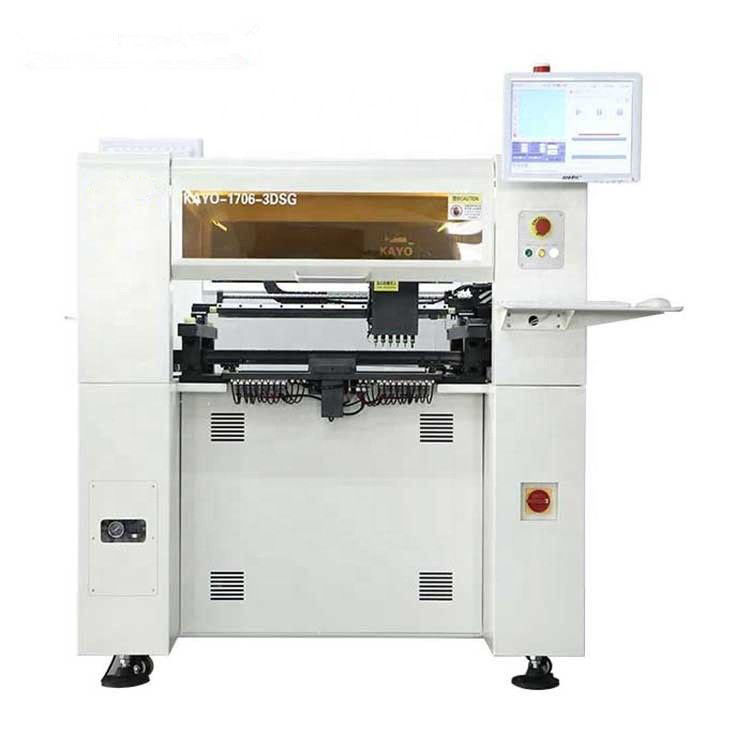

| Nazwa maszyny | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Rodzaj | Pulpit | Pionowy | |||||
| Głowice montażowe | 2 | 4 | 4 | 6 | 8 | 6 | |
| Podajnik nr | 25 | 46 | 46 | 60 | 70 | 82 | |
| Maks.Szybkość montażu | wyłączony wizualny (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| wizualne (CPH) | 5000 | 5000 | 6000 | dziesięć tysięcy | 12000 | 14000 | |
| Rozmiar PCB | Min. (W * Lmm) | 50 * 50 | |||||
| Maks. (W * Lmm) | 295 * 420 | 300 * 480 | 300 * 480 | 370 * 650 | 380 * 650 | 380 * 650 | |
| Aparat fotograficzny | Całkowity | 2 | 6 | 6 | 8 | 10 | 9 |
| znak | 1 | 1 | 1 | 1 | 1 | 1 | |
| Wysoka prędkość | 1 | 4 | 4 | 6 | 8 | 6 | |
| Wysoka precyzja | 0 | 1 sztuka z 5 milionów | 1 szt. 8 milionów | ||||
| Korekta wizualna | 0 | 0 | 0 | 0 | 0 | 1 | |
| Silnik napędowy | Silnik progresywny | Silnik serwo Panasonic | |||||
| Motion Drive System | Szybki cyfrowy sterownik wysokiego napięcia | Panasonic Szybki sterownik DPS | |||||
| Dokładność pozycjonowania | 0,01 mm | ||||||
| Wspieraj metodę karmienia | 8/12/16/24/32 / 44mm Podajnik pneumatyczny i elektryczny, podajnik wibracyjny, podajnik rurowy, taca IC | ||||||
| Odpowiedni zakres montażu | Min. | 0402 | 0201 | ||||
| Maks. | 15 * 15 mm | Rozstaw pinów 45 mm * 45 mm ≥ 0,3 mm SSOP, QFP, BGA itp. | |||||
| Waga (kg) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Wymiary (mm) | 1050 * 850 * 660 | 1180 * 1080 * 880 | 1095 * 1165 * 1400 | 1335 * 1230 * 1420 | 1500 * 1280 * 1410 | ||
