| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Rodzaj: | Lutownica | Obowiązujące branże: | Zakład produkcyjny |
|---|---|---|---|
| Znamionowy cykl pracy: | 90 | Pojemność znamionowa: | 90 |
| Napięcie: | 380 V. | obecny: | 220 V. |
| Wymiary: | L3200 * W1300 * H1650MM | Gwarancja: | 1 rok |
| Transport płyt PCB: | 750 ± 50 mm | Prędkość transportu płytki drukowanej: | 0-2000 mm / min |
| Limit wysokości elementu na płytce drukowanej: | Maks. 80 mm - 120 mm | Długość strefy podgrzewania: | 1500 mm |
| Liczba stref podgrzewania: | 3 segmenty | Metoda grzania: | Gorące powietrze |
| Moc pieca cynowego: | 7 kW | Zawartość cyny w piecu cynowym: | 280 kg |
| Moc początkowa: | max. max. 7kw 7kw | Dopływ powietrza: | 0,3-0,6 MPa |
| waga: | 700 kg | ||
| Podkreślić: | Lutownica 380V SMT,lutownica 700KG SMT,lutownica PCB 380V |
||

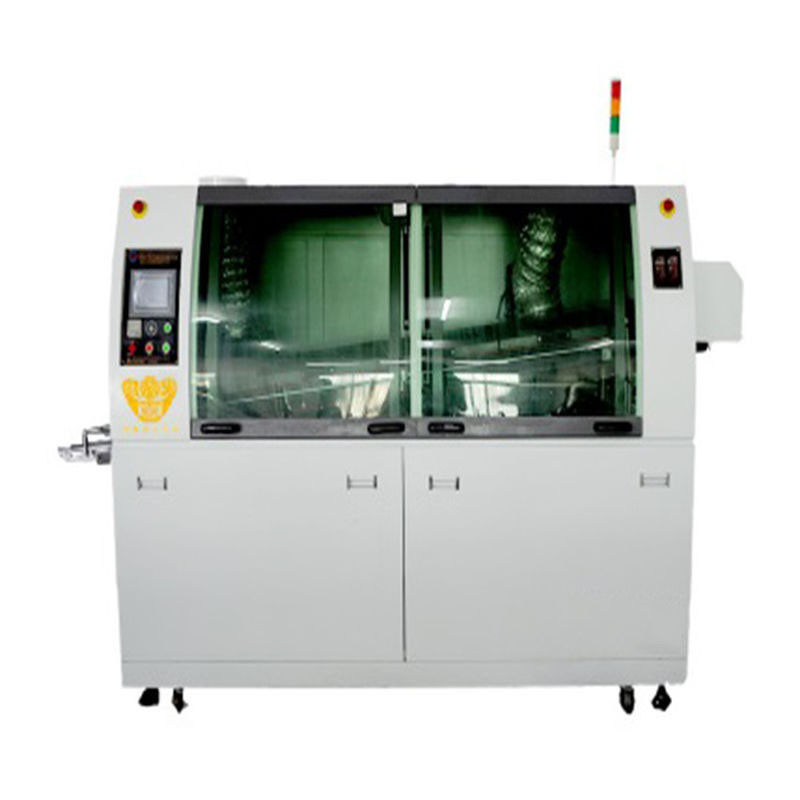

Szybkobieżna lutownica SMT na gorące powietrze do lutowania zanurzeniowego
|
Parametry techniczne maszyn |
||
|
Płytka drukowana o regulowanej szerokości |
Maks. 50-300 mm |
Maks. 50-350 mm |
|
Wysokość transportowa płytki PCB |
750 ± 50 mm |
|
|
Prędkość transportu płytki PCB |
0-2000 mm / min |
|
|
Kąt transportu płytki PCB (kąt zgrzewania) |
Standardowo 5,5 stopnia: regulowane +0,5 stopnia lub -0,5 stopnia |
|
|
Kierunek transportu płytki PCB |
L → R / R → L (opcja) |
|
|
Ograniczenie wysokości komponentów na PCB |
Max. 80mm-120mm |
|
|
Długość strefy podgrzewania |
1500mm |
|
|
Liczba stref podgrzewania |
3 segmenty |
|
|
metoda ogrzewania |
Gorące powietrze |
|
|
Liczba stref chłodzenia |
1szt |
|
|
Moc pieca do cyny |
7kw |
|
|
Zawartość cyny w piecu cynowym |
280 KG |
330 kg |
|
Temperatura pieca cyny |
Temperatura pokojowa ~ 300 ℃ |
|
|
Metoda kontroli temperatury |
PID + SSR |
|
|
Tryb sterowania maszyną |
Siemens PLC + sterowanie modułem temperatury Siemens |
|
|
zasilacz |
3-fazowy system 5-przewodowy 380V |
|
|
Moc początkowa |
max.7kw |
|
|
Dopływ powietrza |
0,3-0,6Mpa |
|
|
Wymiary |
D3200 × Szer.1300 × W1650MM |
|
|
System ruchu dysz rozpylających |
Napędzana silnikiem krokowym prędkość ruchu jest średnia, stabilna i niezawodna |
|
|
Tryb kontroli temperatury |
Moduł akwizycji temperatury Siemens, regulacja temperatury PID jest dokładna i niezawodna, importowany system wykrywania termopary, z funkcją alarmu nieprawidłowego termopary. |
|
|
Tryb regulacji |
Ręczna regulacja |
|
|
Ręczna regulacja |
Japan Matsushita bezstopniowa regulacja prędkości z konwersją częstotliwości Silnik 90W z ogranicznikiem przeciążenia |
|
Cechy produktu:
1. Liniowa konstrukcja ciała, wykorzystująca technologię natrysku, piękna i trwała.
2. Trzy oddzielne sekcje podgrzewania o długości 1,5 m, wszystkie podgrzewane gorącym powietrzem, z urządzeniem do kompensacji reflektorów, płytka drukowana zapewniająca dobre wyniki spawania.
3. Łańcuch pazurowy odlewany ciśnieniowo ze stopu tytanu, nieprzywierająca cyna, bez deformacji, długa żywotność.
4. Przez okno obserwacyjne dla łatwej obsługi i konserwacji.
5. Piec blaszany opuszczany i wyłączany z automatyczną i ręczną regulacją.Zastosowanie tylnej konstrukcji, aby zapobiec niewłaściwemu użyciu uszkodzenia maszyny.
6. Wyposażony w moduł chłodzący, moduł kompensacji temperatury, odpowiedni do bezołowiowego lutowania i różnorodnych wymagań procesowych.
7. Najnowszy wynalazek ultra-gładkiego, ultrafiltrowanego generatora źródłowego, znacznie osłabił przepływ uderzeniowy i turbulencje w produkcji cyny, stabilne działanie cyny, utlenianie jest znacznie zmniejszone, konserwacja jest prosta.
8. Modułowa konstrukcja z precyzyjnym mechanizmem napędowym, dokładny napęd, długa żywotność, łatwa konserwacja.
9. Urządzenie do natryskiwania kalafonii można wyciągać i zdejmować, łatwe do czyszczenia i konserwacji.
10. Izolowane urządzenie natryskowe, dedykowane spaliny z kanału powietrza wywiewanego.
11. Potężne parametry funkcji bibliotecznych, różne typy parametrów procesu PCB mogą być wywoływane na żądanie.
12. Profesjonalny komputerowy system sterowania przemysłowego zapewniający niezawodność i stabilność.
13. Użytkownik może ustawić datę, godzinę i parametry temperatury dla przełącznika automatycznego.
14. Awaria systemu autodiagnostyki, awaria automatyczna, zapytania dotyczące rozwiązywania problemów w dowolnym momencie.
15. Temperatura ogrzewania za pomocą regulacji PID w zamkniętej pętli, regulacja temperatury jest stabilna i niezawodna.
16. Automatyczny system opryskiwania z pętlą śledzącą, szerokość oprysku i czas opryskiwania w celu regulacji oraz rozpylanie w razie potrzeby, aby wydłużyć czas ustawiony z góry i.
17. Automatycznie z płyty falistej, aby zminimalizować ilość tlenku cyny.
18. Układ transportowy z ogranicznikami siły + podwójne zabezpieczenie sprzęgła ograniczającego.
19. Układ zabezpieczeń przeciwzwarciowych i nadprądowych.
20. Sterowanie w pętli zamkniętej systemu transportowego.Zmienna prędkość, precyzyjna kontrola wstępnego podgrzewania PCB i czasu zgrzewania.
