| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Heads: | 6 sztuk (z pozycją automatycznej zmiany dyszy 20 sztuk) | Rozmiar PCB: | 50 mm (L) * 50 mm (W) ~ 450 mm (L) * 400 mm (W) |
|---|---|---|---|
| Podróż XYZ: | 740 mm (X) * 860 mm (Y) * 20 mm (Z) | Prędkość: | without vision: 13000cph ; bez widzenia: 13000 cph; with vision: 9000cph( z |
| podajnik: | Obsługa 60 sztuk podajnika YAMAHA (lub podajnika elektrycznego) | Składnik: | 0201,0402, -5050, SOP, QFN, BGA |
| System: | Windows 10 | Aparat fotograficzny: | Aparat 8szt |
| Dostawa PCB: | 3 sztuki automatycznej dostawy z szynami, szerokość można regulować programowo | Komputer sterujący: | Wbudowany komputer przemysłowy z 12-calowym monitorem, myszą USB i klawiaturą |
| Podkreślić: | 13000cph SMT Pick and Place Machine,9000cph SMT Pick and Place Machine,13000cph powierzchniowa Pick and Place Machine |
||

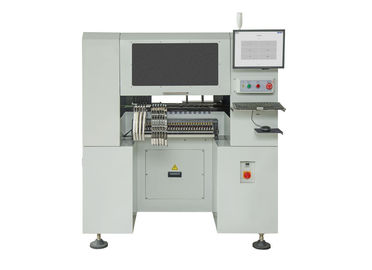

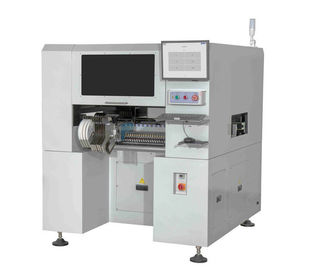

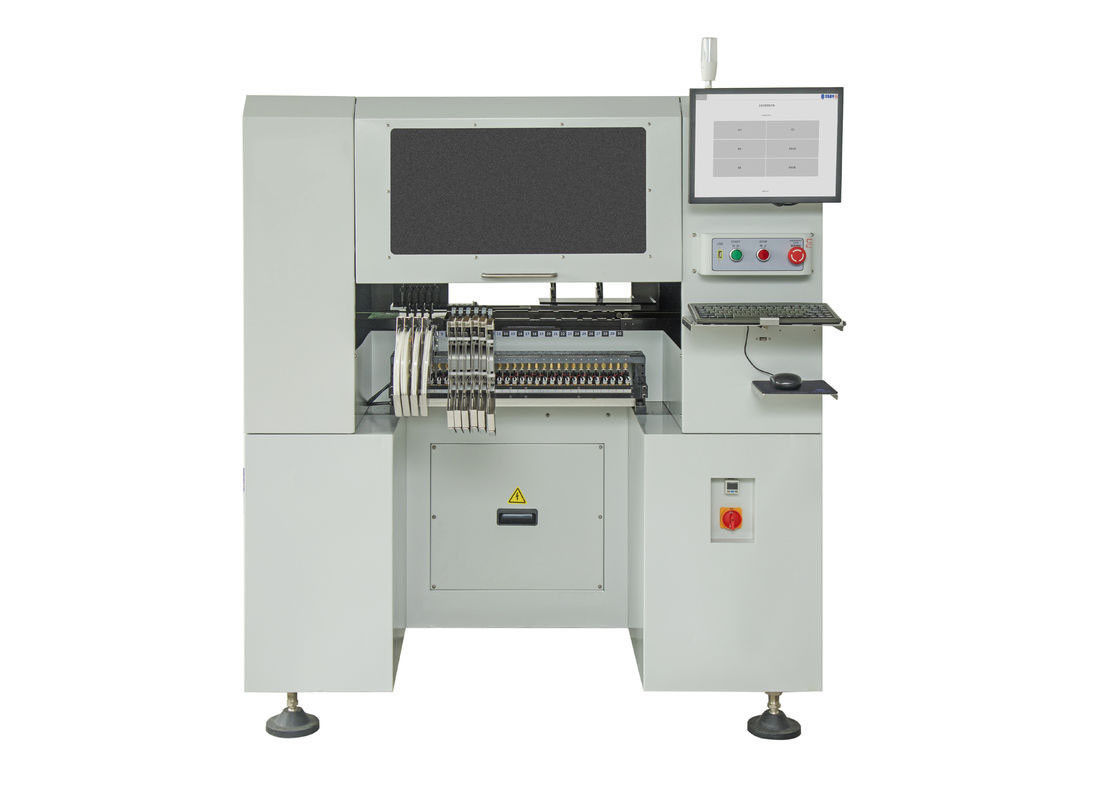

Obszar PCB 450 * 400 mm 60 podajników Maszyna do pobierania i umieszczania SMT
Opis
1. Numer modelu: automatyczna dostawa PCB + 6 głowic 60 podajników + serwomotor Panasonic + zmieniacz dysz + 8 kamer + śruba szlifierska
2. Obszar PCB: 50mm (L) * 50mm (W) ~ 450mm (L) * 400mm (W)
3. System Windows 10
4. Komponent: 0201, 0402-5050, SOP, QFN, BGA ... itd.
5. Termin realizacji: 2-3 dni robocze
6. Dostawa: drogą morską.Lub zorganizuj odbiór bezpośrednio z naszej fabryki.
7. Sposób płatności: T / T
8. Opakowanie: drewniane pudełko
| Parametr | |
| Przesuw osi XYZ | 740 mm (X) * 860 mm (Y) * 20 mm (Z) |
| Maksymalna powierzchnia PCB | 50 mm (dł.) * 50 mm (szer.) ~ 450 mm (dł.) * 400 mm (szer.) |
| Obsługiwany pakiet komponentów | 0201, 0402 ~ 5050, SOP, QFN, BGA, PLCC, LED ... |
| Szybkość montażu |
l Bez wizji: 13000 cph l Z wizją: 9000 cph |
| Precyzja | ± 0,015 mm |

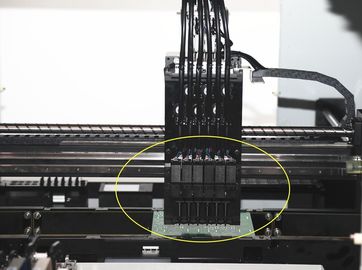

| Głowica montażowa | 6 sztuk (w zestawie 20 sztuk biblioteki automatycznej zmiany dysz) |
| System zywieniowy |

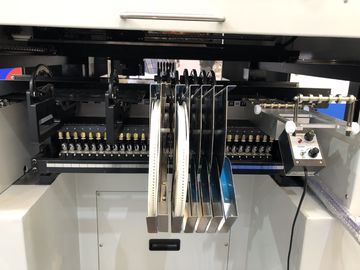

l Max obsługuje 60 Yamaha Pneumatic / Electric Feeder (weź 8mm jako przykład) l Obsługa tacki IC zdefiniowanej przez użytkownika (oprogramowanie pozwala na 20 sztuk) |
| Wykrywanie wzroku | * 6 sztuk wyglądających kamer (z przodu, z szybką kamerą) * 1 szt.Podwyższona kamera (tylna strona, szybki aparat USB 3.0 o wysokiej rozdzielczości) * 1 szt |
| System wizyjny | * 6-częściowy zasięg wykrywania kamery: maks.18 * 18 mm, dla małych elementów * 1 szt.Podwyższona kamera: maksymalny zasięg widzenia 40 * 40 mm, dla BGA, QFN, PLCC. * 1 szt.Kamera skierowana w dół: do automatycznej kalibracji punktu znacznika PCB |
| Układ jezdny |
Silnik osi XY ze sterowaniem silnikiem serwo Panasonic A6 l Elastyczne zwalnianie S plus l Oś Z z wykrywaniem pozycji |
| Wykrywanie wycieków | Wykrywanie próżni i wykrywanie wzroku |
| Rodzaj próżni | Japoński generator podciśnienia PISCO |
| System transmisji | Oś X i Y ze śrubą kulkową o wysokiej precyzji, prowadnice liniowe HIWIN |
| Komputer sterujący | Wbudowany komputer przemysłowy z 12-calowym monitorem, myszą USB i klawiaturą |
| System operacyjny | System Windows10 |
| Dostawa PCB | Automatyczna dostawa 3 sztuki z szynami, szerokość regulowana za pomocą sterowania elektrycznego |
| Zewnętrzne źródło powietrza | 0,5 MPa |
| Napięcie | AC220V 50 Hz / AC110V 60 Hz |
| Wymiary maszyny | 1460 mm (dł.) * 1350 mm (szer.) * 1450 mm (wys.) |
| Moc | 1,5 kW |
Funkcja
Gwarancja:
Cała maszyna posiada roczną gwarancję od zakupu i dożywotnią eksploatację
wsparcie, a także długoterminowa dostawa cen fabrycznych.
Zapewniamy pytania / odpowiedzi online, pomoc w rozwiązywaniu problemów i porady techniczne.
Zapewnij indywidualną usługę posprzedażną.Każda maszyna w 100% testuje dobrze przed wysyłką.
