| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Stan: | Nowy | Serwis gwarancyjny: | Wsparcie techniczne wideo |
|---|---|---|---|
| Lokalizacja usługi lokalnej: | Żaden | Lokalizacja salonu wystawowego: | Żaden |
| Gwarancja: | 1 rok | Nazwa produktu: | Umieść maszynę \ LED Mocowanie \ Maszyna do montażu LED |
| Maksymalna prędkość montażu: | 11000 sztuk / h | Liczba podajników: | 64 |
| Liczba głowicy umieszczającej / montażowej: | 6 | Ilość zasobnika materiału: | 6 |
| Średnia moc: | 500 W. | Dokładność lokalizacji: | 0,01 mm |
| Zakres buforowania dyszy próżniowej: | 4,5 mm | Zasilacz: | 220 V 50 Hz |
| Sprężanie powietrza: | 0,5-0,6 MPa | ||
| Podkreślić: | Maszyna montażowa SMD 500 W,Maszyna montażowa SMD 4,5 mm |
||

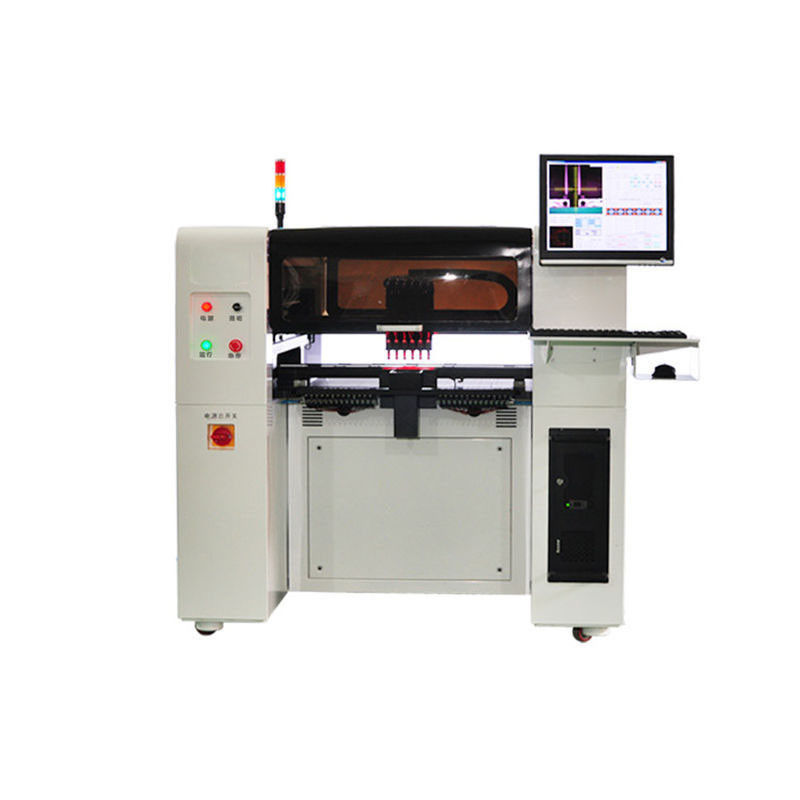

6 głowic 64 podajniki Szybka maszyna do montażu SMD
Podanie
Maszyna do umieszczania SMD może wykonać technikę montażu na kwadratowej płytce PCB, okrągłej płytce drukowanej, aluminiowym podłożu i lampkach taśmowych.Gotowe produkty można wykorzystać do produkcji rezystora-kondensatora, diody pakietu szklanego cylindra, triody, pakietu TQFP, pakietu QFN, pakietu QFP, pakietu BGA, słupa lampy itp.
parametry techniczne
| Maksymalna prędkość montażu: | 11000 sztuk / godz |
| Praktyczna średnia prędkość montażu: | 8600 sztuk / h |
| Liczba podajników: | 64 |
| Liczba umieszczenia / głowicy montażowej: | 6 |
| Liczba tac materiałowych: | 6 |
| Średnia moc: | 500W |
| Dokładność lokalizacji: | 0,01 mm |
| Zakres buforowania dyszy próżniowej: | 4,5 mm |
| Zasilacz: | 220 V, 50 Hz |
| Kompresja powietrza: | 0,5-0,6Mpa |
| Waga: | 580KG |
| Wymiar: | 1316 * 1360 * 1340 mm |
| Maksymalna powierzchnia płytki drukowanej: | 510 × 450 mm |
| Maksymalny zakres ruchu osi Z: | 20mm |
Konfiguracja
Komputerowy system sterowania
Maszyna do umieszczania SMD jest zwykle wyposażona w monitor komputerowy i mysz.Obsługuje XP i Windows 7. Umożliwia wizualne programowanie i import plików PCB dzięki humanizowanemu systemowi operacyjnemu.
Automatyczna ładowarka PCB
Maszyna do umieszczania SMD może bezpośrednio umieścić gotową do druku płytkę PCB na torze, aby zrealizować automatyczne ładowanie, celowanie, umieszczanie i montaż płyty.Obsługuje wiele podajników: maksymalnie 64 podajniki.Rozmiar standardowej tacy IC, podajnika rurowego, podajnika kijów można regulować.
Synchroniczna identyfikacja przez sześć zestawów kamer
Maszyna do umieszczania SMD jest wyposażona w 8 kamer: jedną MARK, jedną kamerę o wysokiej precyzji i 6 kamer szybkoobrotowych.Może realizować 6-głowicową synchroniczną identyfikację, aby zapewnić szybkość i precyzję montażu.Standardowa konfiguracja to 16 precyzyjnych dysz ssących JUKI.

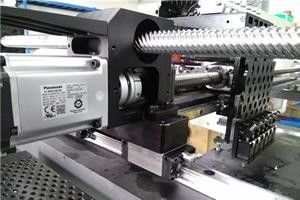

System serwo
Maszyna do umieszczania SMD jest wyposażona w system serwo importowany z Panasonic w Japonii o wysokiej precyzji i stabilności, aby zapewnić stabilny montaż przez 24 godziny.
Łańcuch
Przyjmuje odporny na wysokie ciśnienie i zużycie łańcuch przeciągany, który jest tego samego typu, co maszyny importowane.Łańcuch do przeciągania może wytrzymać tysiące razy ciśnienie próbne.
Tor
Przyjmuje precyzyjną ścieżkę z Tajwanu TBI, która ma niski poziom hałasu i wysoką precyzję, aby zapewnić dokładność układów BGA.
Przenośnik
Ta maszyna do umieszczania SMD może być automatycznie podłączona do przenośnika, który może transportować płytkę PCB do maszyny do lutowania rozpływowego SMD bez pomocy ręcznej, oszczędzając w ten sposób koszty pracy.
Parametry konfiguracyjne
Silnik napędowy: silnik serwo firmy Panasonic, Japonia
Tryb identyfikacji: synchroniczna identyfikacja przez sześć kamer
Źródło podciśnienia dyszy ssącej: generator podciśnienia z funkcją przerywania podciśnienia
Podajnik taśmowy: 8 mm, 12 mm, 16 mm, 24 mm i PODAJNIK (STICK), który może przeprowadzić montaż wiórów pakietu butli
Tor kierowcy XYZ: liniowy tor o wysokiej precyzji TBI o dużym obciążeniu
System napędu ruchu: szybki sterownik DSP firmy Panasonic
System operacyjny: Windows: obsługuje windows XP, win7
Kąt elementów: dowolny kąt 0-360 °;synchroniczny obrót podczas ruchu
Tryb pracy X / Y: połączenie krzywych jazdy oraz przyspieszania i zwalniania jazdy na wprost
Pozycjonowanie Fiducial MARK: Fiducial MARK można ustawić dowolnie
Ostrzeżenie o awarii: alarmujące z powodu braku materiału
Tryb ładowania tablicy: jednostopniowe automatyczne połączenie od lewej do prawej;automatyczna lokalizacja transferu PCB;ręczne ładowanie płyty
Wyświetlacz wizualny: 17-calowy monitor przemysłowy;skala: 4: 3;rozdzielczość: 1280x1024
Tryb programowania: nauczanie programowania punkt-punkt, programowanie wizualne i importowanie współrzędnych pliku PCB itp
Liczba kamer identyfikacyjnych: jedna MARK, 6 szybkich kamer i jedna bardzo precyzyjna kamera.
funkcje
Maszyna do umieszczania SMT ma następujące cechy:
1. Największą zaletą tej maszyny jest profesjonalny 5-megapikselowy aparat do montażu chipów;może realizować efektywne mocowanie wiórów, których skok ołowiu jest większy niż 0,3 mm, a odległość od środka jest większa niż 0,5 mm w obszarze 40 * 40 mm ze wskaźnikiem sukcesu większym niż 98%.
2. Maszyna do układania SMT jest wyposażona w dodatkowe 6 szybkich kamer, które mogą realizować 6-głowicową synchroniczną identyfikację.Może to znacznie poprawić wydajność montażu, która jest podwojona w stosunku do pierwotnej podstawy.
3. Posiada również następujące dwie funkcje: automatyczne skanowanie znaków odniesienia i automatyczne ładowanie płyty.Funkcje te mogą dodatkowo poprawić precyzję montażu podczas wymiany płytki drukowanej i uprościć obsługę.Można go również łączyć z innymi zestawami urządzeń, tworząc kompletną linię produkcyjną SMT.
4. Ta maszyna do umieszczania SMT może być automatycznie podłączona do przenośnika, który może transportować płytkę PCB do maszyny do lutowania rozpływowego SMT bez pomocy ręcznej, oszczędzając w ten sposób koszty pracy.
