Stołowe 60 podajników 4 głowice 150 kg Maszyna do montażu SMD

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	CE , ISO

Zapłata:

Minimalne zamówienie:	1 jednostka
Cena:	negotiable

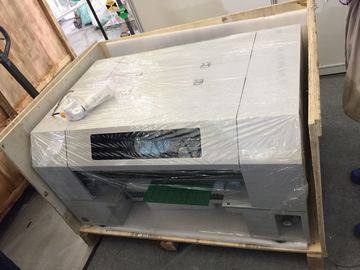

Szczegóły pakowania:	Standardowe opakowanie eksportowe
Czas dostawy:	15-20 dni
Zasady płatności:	L / C, T / T, Western Union, Paypal
Możliwość Supply:	100 sztuk miesięcznie

Skontaktuj się teraz

Szczegółowy opis produktu

Podróż osi XYZ:	600 mm (X) * 630 mm (Y) * 20 mm (H)	Maksymalny rozmiar PCB:	400 mm (L) × 270 mm (W)
Komponenty pomocnicze:	0402 ~ 5050, SOP, QFN, BGA itp.	Prędkość:	Without vision:8000cph; Bez widzenia: 8000cph; With Vision:5500cph Z Vision:
Wykrywanie wzroku:	Podwójny aparat (góra i dół) obsługuje maksymalny rozmiar IC: 22 * 22 mm	System operacyjny:	Wbudowany system Linux
Podkreślić:	Maszyna montażowa SMD 150 kg , Maszyna montażowa SMD 150 kg , Maszyna montażowa SMD 400 * 270 mm

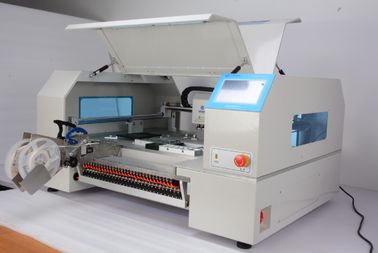

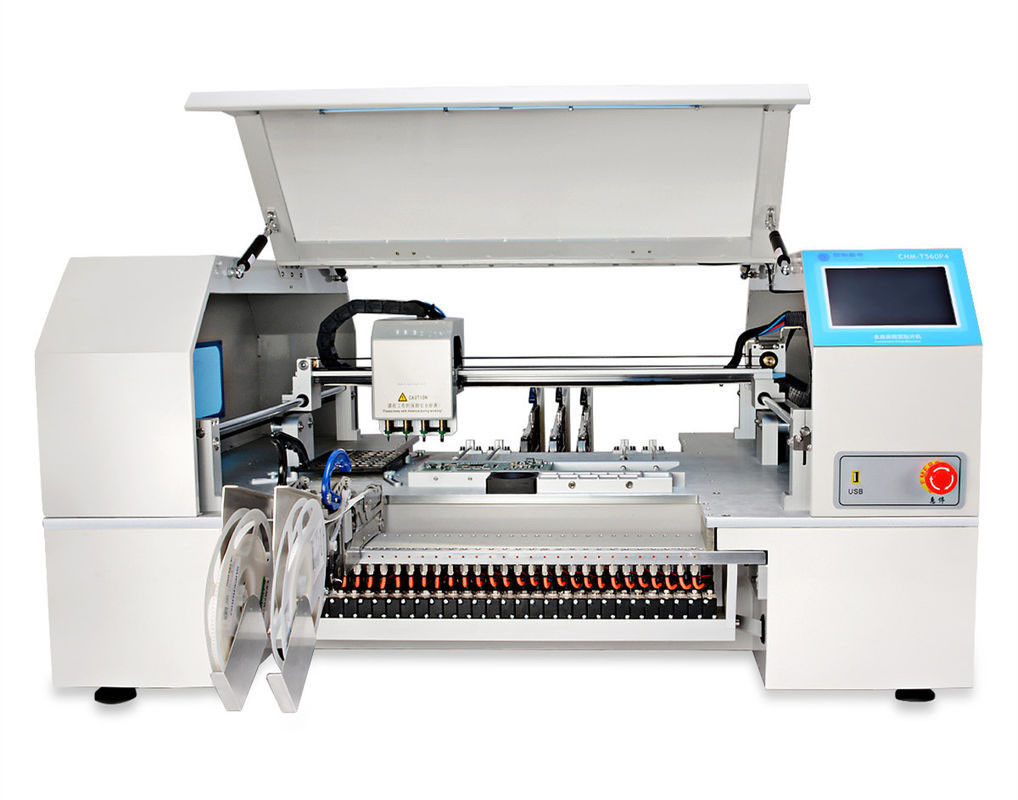

Benchtop 60 podajników 4 głowice SMD Maszyna montażowa

Opis:

Ta maszyna ma 60 podajników z 4 głowicami Juki Nozzle, więcej materiału wspieranego przez szybki montaż, współpracuje z pneumatycznymi podajnikami Yamaha 8mm 12mm 16mm 24mm, a także podajnik wibracyjny Yamaha akceptowany przez klienta na rynku, bardzo stołowy i wygodny!Ta maszyna do małej produkcji smt jest twoim dobrym pomocnikiem!

System operacyjny to wbudowany system Linux na poziomie przemysłowym, płyta główna maszyny została przez nas zbadana, co jest bardziej niezawodne niż system Windows, a żywotność jest znacznie dłuższa.CHMT560P4 przy użyciu 502 --- 508 różnych rodzajów dysz Juki, odpowiednich dla 0402,0603,0805-5050, SOP, QFN, LQFP, diody, tranzystora, BGA ... itp., Które mogą spełnić wymagania klientów.

Parametry techniczne

Parametry
Przesuw osi XYZ	600 mm (X) × 630 mm (Y) × 20 mm (Z)
Maksymalny rozmiar PCB	400 mm (dł.) × 270 mm (szer.)
Elementy pomocnicze	0201-0402-5050, SOP, QFN, BGA itp.
Szybkość montażu	Bez wzroku: 8000 km / godz Z wizją: 5500cph
Precyzja	± 0,025 mm
Głowa umiejscowienia	4 głowice
System zywieniowy	Obsługa max 30szt 8mm Podajnik pneumatyczny (inne opcje: 12,16,24mm, podajnik wibracyjny) 14 sztuk ogólnego stosu IC Obsługa tacy IC
Wykrywanie wzroku	Podwójna kamera (góra i dół) obsługuje maksymalny rozmiar układu scalonego: 22 * 22 mm
Kontrola silnika	Silnik krokowy osi XY ze sterowaniem w pętli zamkniętej enkodera Elastyczne zwalnianie S. Wykrywanie zerowania osi Z.
Wykrywanie wycieków komponentów	Detekcja próżniowa i wizualna
Płyta główna	Płyta główna o wysokiej niezawodności
Ekran dotykowy	7-calowy ekran przemysłowy, obsługa zewnętrznego sterowania myszą
System operacyjny	Wbudowany system Linux
Zewnętrzne źródło powietrza	0,5 MPa
Zasilacz	AC220V 50 Hz / AC110V 60 Hz
Demension	1180 mm (dł.) × 870 mm (szer.) × 600 mm (wys.)
Kompatybilne oprogramowanie	Projektant Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… itd.
Waga netto	150 kg

Przewaga konkurencyjna:

1. Wygodne oprogramowanie, wbudowany system Linux maszyny, system przemysłowy, bardziej profesjonalna i stabilna, niezależna obsługa, bez zewnętrznego komputera, obsługa łatwiejsza i wygodniejsza.
2. Przemysłowy w pełni dotykowy ekran, nie ma potrzeby korzystania z zewnętrznego ekranu, oszczędność miejsca, wygodniejsza obsługa, obsługa myszy USB.
3. System CCD dwóch kamer, górna i dolna, bardzo dokładnie koryguje położenie poszczególnych elementów, szczególnie w przypadku układów scalonych.
4. Posiada elastyczny uchwyt zaciskowy PCB i ma zdefiniowaną przez użytkownika tacę IC, wygodną i szybką.
5. Wizja może również druga korekta punktu początkowego maszyny, upewnij się, że punkt początkowy jest poprawny.
6. Z dwoma dyszami umieszczającymi głowice, bardzo precyzyjnymi dyszami Juki z magnesem, bez konieczności demontażu kluczem.2 dysze dowolny kąt obrotu -180 stopni ~ +180 stopni.Wysokość umieszczenia można regulować.
7. Pociągnij sworzeń automatycznie powróci, aby uniknąć pęknięcia dysz, pociągnij sworzeń nie utkną, duży postęp.
8. Wykrywanie osi Z, głowica umieszczająca może automatycznie wrócić do początku, aby zapobiec pęknięciu dysz.
9. Sterowanie w pętli zamkniętej, oś X, Y z enkoderem, nigdy nie tracić kroków.
7. PCB przez skalibrowanie pozycji dwóch elementów ---- pierwszy i ostatni element, zmień przesunięcie PCB.
8. Kalibracja może być szybka i dokładna dla PCB, nie trzeba przejmować się offsetem, nie ma potrzeby obliczania wejścia.
9. W zestawie testy próżniowe, z automatycznym podawaniem;jeśli jeden element zasysa krzywo, automatycznie wyrzuci go do strefy podawania, a następnie wybierze nowy do zamontowania.
10. W przypadku braku materiału nastąpi automatyczne wykrycie, maszyna uruchomi alarm i zatrzyma się;po dostarczeniu materiału, a następnie kontynuuj pracę, nie ma potrzeby ponownego uruchamiania.
11. Obsługa dowolnej liczby partii PCB.
12. Jeśli nie masz pliku PCB lub nie masz pliku roboczego, możesz utworzyć nowy plik do zaprogramowania bezpośrednio na komputerze.

13. Wsparcie pojedynczego kroku.

Dlaczego wybrać Ciebie?

1. Profesjonalny projekt i oszczędność miejsca.
2. Przyjazna dla użytkownika obsługa, nie potrzeba profesjonalnego inżyniera SMT, urządzenie klasy podstawowej
3. Jedna maszyna - zintegrowana obsługa, nie potrzeba dodatkowej pompy, komputera ani żadnego urządzenia pomocniczego
4. Wysoka dokładność i niezawodność, które składają się na brak pracy ręcznej
5. Oszczędność, redukcja kosztów posiadania profesjonalnej automatycznej linii produkcyjnej SMT
6. Ekspres międzynarodowy z usługą od drzwi do drzwi, dostawa w ciągu 3-5 dni roboczych
7. specjalne do badań i rozwoju laboratoryjnego, próbek, aby uniknąć ujawnienia patentów i projektów.

8. Jedna maszyna równa 5 lutownicom, łatwa w zarządzaniu i oszczędna.Dobra do produkcji małoseryjnej.

9. Charmhigh to dostawa fabryczna, wszystkie części naszych maszyn są badane i produkowane przez nas.Części zamienne po serwisie nigdy się nie zatrzymują.

10. Charmhigh jest profesjonalnym producentem maszyn typu Pick and Place SMT od 2009 roku. Całe oprogramowanie jest sprawdzane przez nas.
