| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Maszyna SMT PNP: | CHMT530P4 Automatyczny podajnik + system wizyjny | Rozmiar PCB: | 450 mm (L) × 330 mm (W) |
|---|---|---|---|
| Rozmiar drukarki lutowniczej: | 300 * 400 mm | Piec rozpływowy: | T962C 2500w |
| Obszar lutowania: | 400 * 620 mm | CHMT530P4: | Pracuj z podajnikiem pneumatycznym Yamaha 8 mm, 12 mm, 16 mm, 24 mm, podajnikiem wibracyjnym |
| Podkreślić: | 2500w SMT Line Machine,2500w SMT Assembly Line,400 * 620mm SMT Line Machine |
||

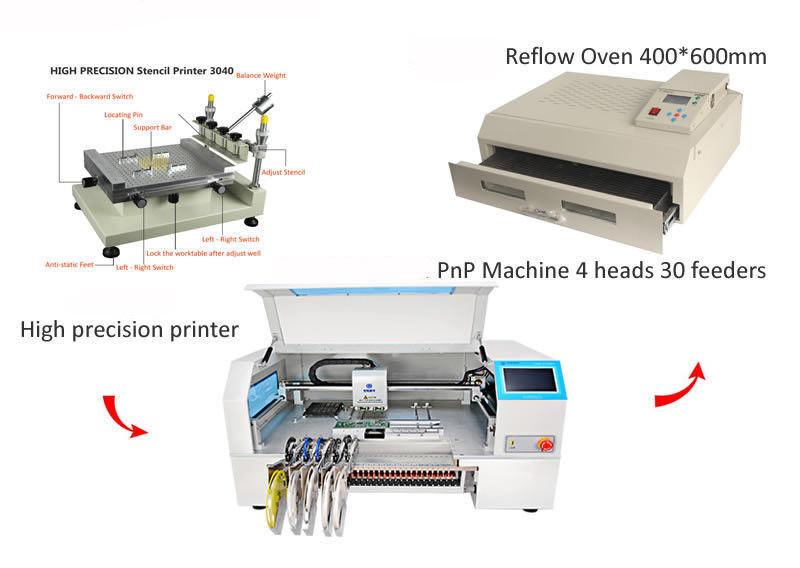

Wysokoprecyzyjna 4-stanowiskowa maszyna stacjonarna SMT Line
1. Drukarka szablonowa o wysokiej precyzji:
| Rozmiar stołu roboczego | 300 * 400 mm |
| Rozmiar wydruku | 250 * 400 mm |
| Maksymalny rozmiar ramy netto | 370 * 470 mm |
| Sposób drukarki | podręcznik |
| Grubość podłoży | 0-80 mm |
| Stół roboczy dostosowuje głośność | 10mm, pozioma regulacja kąta |
| Wysokość platformy drukowania | 220mm |
| powtarzalna dokładność | ± 0,01 mm |
| tryb lokalizacji | Wzorzec lub kształt otworu |
| Wymiar | 540 * 370 * 350 mm |
| Wielkość opakowania | 630 * 450 * 480 mm |
| Waga | NW.25Kg GW.35Kg |
2. CHMT530P4 (4 głowice + 30 podajników)
| Precyzja | ± 0,015 mm |
| Głowa umiejscowienia | 4 głowice |
| System zywieniowy |
Obsługa max 30szt 8mm Podajnik pneumatyczny (inne opcje: 12,16,24mm, podajnik wibracyjny) |
| Wykrywanie wzroku | Podwójny aparat (góra i dół) |
| Kontrola silnika |
· Silnik krokowy osi XY ze sterowaniem w pętli zamkniętej enkodera |
| Wykrywanie wycieków komponentów | Detekcja próżniowa i wizualna |
| Płyta główna | Płyta główna o wysokiej niezawodności |
| Ekran dotykowy | 7-calowy ekran przemysłowy |
| System operacyjny | Wbudowany system Linux |
| Zewnętrzne źródło powietrza | 0,5 MPa |
| Zasilacz | AC220V 50 Hz / AC110V 60 Hz |
| Wymiar | 1050 mm (dł.) × 780 mm (szer.) × 500 mm (wys.) |
| Zgodne oprogramowanie | Projektant Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… itd. |
| Waga netto | 125 kg |
3. Piec rozpływowy:
Efektywna maksymalna powierzchnia lutowania: 400 x 600 mm
Moc znamionowa: 2500 W.
Zakres temperatur: 0 ° C-280 ° C
Cykl procesu: 1 ~ 8 min
Napięcie: 110 V ~ 240 V.
Częstotliwość: 50 Hz ~ 60 Hz
Rozmiar produktu: 684x504x225mm
Waga netto: 25kg
Waga opakowania: 27kg
