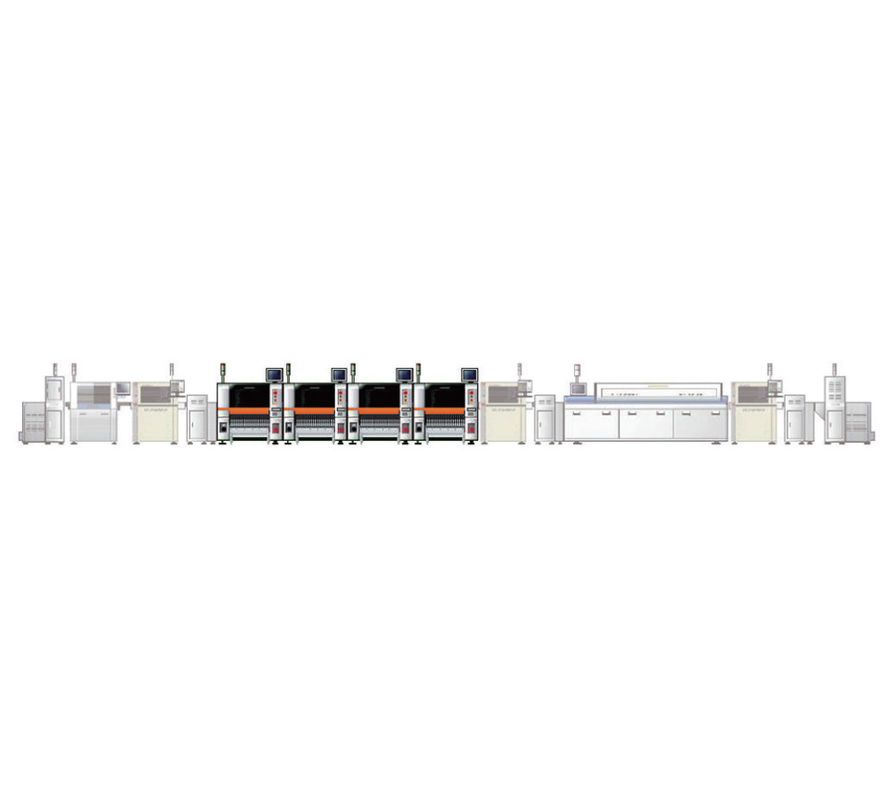

Automatyczna linia produkcyjna SMD SMT do tuby LED

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	CE , ISO

Zapłata:

Minimalne zamówienie:	1 jednostka
Cena:	negotiable
Szczegóły pakowania:	Standardowe opakowanie eksportowe
Czas dostawy:	15-20 dni
Zasady płatności:	L / C, T / T, Western Union, Paypal
Możliwość Supply:	100 sztuk miesięcznie

Skontaktuj się teraz

Szczegółowy opis produktu

Stosowanie:	LED Tube Duża ilość produkcji	Podanie:	Linia produkcyjna do montażu SMT PCB
Pozycja:	linia produkcyjna smt	Imię:	Umieść maszynę \ LED Mounter \ led Montaż maszyny
Nazwa produktu:	Automatyczna maszyna do umieszczania kondensatorów SMD	Gwarancja:	1 rok
Obowiązujące elementy:	0402 ~ 5050	Wymiary (mm):	2000 * 930 * 1450 mm (wys.)
Sprzedaż jednostek:	Pojedynczy przedmiot	Rozmiar pojedynczego opakowania:	1180 x 2130 x 2180 cm
Pojedyncza masa brutto:	4000.000 kg	typ przesyłki:	Drewniana skrzynka
Podkreślić:	2000 * 930 * 1450MM Linia produkcyjna SMT , 2000 * 930 * 1450MM Linia produkcyjna SMT , linia produkcyjna SMT 120Kgs

Automatyczna linia produkcyjna SMD SMT do rurki LED

Cechy:

Urządzenie do rozładowywania magazynków PCB:

1. Dotyczy PLC + ekran dotykowy kontroler.

2.Specjalna konstrukcja obwodu gazowego aby zapewnić brak uszkodzenia PCB.

3. Może pomieścić 1 magazynek, niewielkie rozmiary.

4. Z SMEMA sygnał.

Drukarka pasty lutowniczej:

1.Wysoka dokładność pozycjonowania, powtarzalna dokładność pozycjonowania ± 0,01 mm;dokładność drukowania 0,025 mm.

2.PLC + PC z systemem sterowania Windows XP.

3.Automatyczna kalibracja PCB, regulacja docisku rakli, automatyczne drukowanie i czyszczenie szablonu.

4.Unikalny design poprawić żywotność listwy ściągaczki.

Przenośnik PCB:

1. Precyzyjna śruba M, ręczna prowadnica regulowana szerokość, co zapewnia płynny ruch dwóch prowadnic.

2.Importowany okrągły specjalny pasek i ścieżki patentowe zmniejszają problem z upuszczaniem PCB.

3. Konstrukcja wykonana przez stop aluminium, bardziej stabilny i dłuższa żywotność.

4. Z SMEMA.

Bufor PCB:

1.PLC + ekran dotykowy LED Kontrola, łatwa w obsłudze.

2.Tryb FIFO, LIFO i Pass.

3. Gładkie i precyzyjne regulacja szerokości (śruba pociągowa).

8 strefowy piec rozpływowy:

1.Lenovo PC, obsługa Windows 7 system, chińsko-angielski ekran interfejsu.

2.Prowadnica jest poddawana specjalnej obróbce cieplnej, ciężko jest odkształcić.

3.Sterowanie PLC Siemens, trwalszy i stabilniejszy

Przenośnik odrzutu PCB:

1.Odrzuć, sprawdź i przejdź przez tryby opatrzony.

2.Gładkie i równoległe regulacja szerokości.

3.Pojedyncze lub podwójne szyny są dostosowane.

Ładowarka do magazynków PCB	Wymiary	850 * 765 * 1250 mm	Rozmiar magazynu	355 * 320 * 563 mm
	Rozmiar PCB	50 * 50-330 * 250 mm	Ilość magazynu	1
	Ciśnienie powietrza	4-6 bar, 10 l / min maks	Waga	Około 120 kg

Drukarka pasty lutowniczej	Rozmiar PCB	50 * 50-400 * 340 mm	System czyszczenia	Sucho, mokro, Vacumm
	Dokładność drukowania	± 0,025 mm	Ciśnienie powietrza	4,5 ~ 6 kg / cm2
	Zasilacz	220 ± 10%, 50/60 Hz	Wymiar (mm)	1240 * 1450 * 1510 mm

Przenośnik PCB	Wymiary (mm)	Długość × 640 × 910	Szerokość PCB	50-350 (mm)
	Kierunek PCB	LR lub RL	Prędkość	0-1000 (mm) / min
	Wtyczka komunikacyjna	Sygnał SMEMA	Materiał platformy	Mata gumowa ESD

Bufor PCB	Wymiary	800 * 910 * 1600 mm	Rozmiar PCB	50 * 50-330 * 250 mm
	Maksymalne obciążenie	1,5 kg / szt	Pojemność PCB	12 sztuk lub dostosowane
	Czas cyklu	około 10s	Waga	Około 260 kg

Piekarnik rozpływowy	Strefy grzewcze	Góra 8 / dół 8	Maksymalna szerokość PCB	400mm
	Szerokość przenośnika	50 ~ 400 mm	Prędkość przenośnika	0 ～ 2000 mm / min
	Czas nagrzewania	Około.20 minut	Wymiary (mm)	5400 * 1370 * 1555

Przenośnik odrzutów PCB	Wymiary	Długość * 665 * 900 mm	Prędkość przenośnika	0,5-20 M / min
	Moc	Max 100VA	Ilość NG PCB	3-10szt
	Kierunek przenośnika	LR lub RL (opcjonalnie)	Waga	Około 75 kg
