| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| Maksymalna prędkość wiórów: | 12000 sztuk / h | Skompresowane powietrze: | 0,5-0,6 MPa |
|---|---|---|---|
| Dokładność pozycjonowania: | 0,01 mm | Podajniki: | 60 (przed 24 po 36) |
| waga: | 450 kg | kolor: | Biały |
| Wymiary: | 1395 * 1180 * 1376 mm | Alarm otwierania pokrywy: | Zwolnij lub zwolnij |
| Tryb regulacji szyny: | Ręczne + automatyczne | MAKS. Powierzchnia PCB: | 600 * 430 mm |
| Zakres bufora dyszy: | 5mm | Tace: | Obsługa 12 grup |
| Podkreślić: | 1395 * 1180 * 1376mm Maszyna do montażu PCB,5mm Maszyna do montażu PCB,5mm Maszyna do montażu komponentów PCB |
||

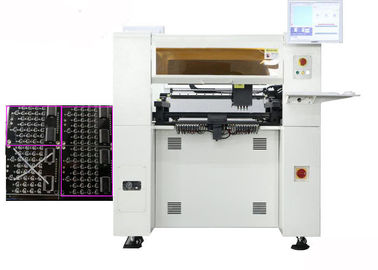

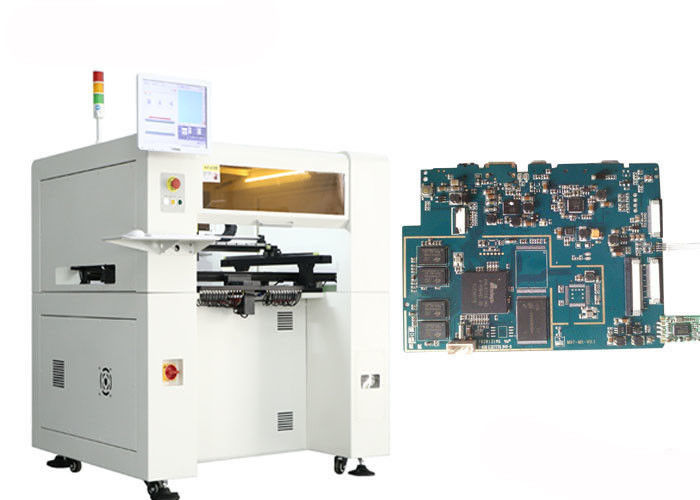

1395 * 1180 * 1376 mm Silnik serwo 60 podajników Maszyna do montażu PCB
Specyfikacja:
|
Podajniki |
60 (przed 24 po 36) |
Tace |
Obsługa 12 grup |
||
|
Głowa umiejscowienia |
6 (bez wymiany dyszy) |
Średnia moc |
600W |
||
|
Dokładność pozycjonowania |
0,01 mm |
Zakres bufora dysz |
5mm |
||
|
Moc |
220 V, 50 Hz |
Skompresowane powietrze |
0,5-0,6Mpa |
||
|
Silnik napędowy |
Silnik serwo Matsushita |
Maksymalna powierzchnia PCB |
600 * 430 mm |
||
|
XY Maksymalny zakres ruchu |
700 * 619 mm |
||||
|
Zakres ruchu osi Z. |
20mm |
||||
|
Podajnik taśmowy |
8,12,16,24 32 mm Feida, amortyzator Feida XY Transmisja: importowana precyzyjna śruba kulowa TBI + importowana prowadnica liniowa TBI o dużej wytrzymałości. |
||||
|
Maksymalna prędkość wiórów |
12000 sztuk / godz |
||||
|
Na deskę |
Trzystopniowe do płyty od lewej do prawej automatyczne połączenie (do płyty, która ma być płytą, płyta oczekująca na płytkę) automatyczne pozycjonowanie transferu PCB |
||||
|
Szyna napędowa XYZ |
Ciężka prowadnica liniowa TBI o wysokiej precyzji |
||||
|
System napędu ruchu |
Panasonic, napędzany szybkim procesorem DSP |
||||
|
Źródło podciśnienia z dysz |
Szybki generator podciśnienia z przerywaczem próżni |
||||
|
System operacyjny |
Opierając się na systemie operacyjnym Windows, firma technologiczna Kay Yang niezależnie opracowała system operacyjny maszyny do automatycznego umieszczania. |
||||
|
Kąt komponentu |
0-360 ° Dowolny kąt, synchroniczny obrót w ruchu |
||||
|
Tryb pracy X / Y |
Inteligentne liniowe połączenie przyspieszania i zwalniania krzywej |
||||
|
Na deskę |
Jednostopniowe automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie transferu PCB. |
||||
|
Wyświetlacz |
2 Wskaźnik sterowania przemysłowego 4: 3, rozdzielczość 1024x760 |
||||
|
Programowanie |
programowanie peer-to-peer, programowanie wizualne, import współrzędnych plików PCB |
||||
|
Określ liczbę kamer |
Kamera rozpoznająca znaki, sześć jednoczesnych szybkich kamer rozpoznających, kamera rozpoznająca o wysokiej precyzji 5 milionów pikseli. |
||||
|
Tryb regulacji szyny |
Ręczne + automatyczne |
||||
|
Alarm otwierania pokrywy |
Zwolnij lub zwolnij |
||||
|
Optymalizacja miejsc docelowych |
program automatycznie optymalizuje ukończone umieszczanie, aby kontynuować produkcję bez czekania na reset. |
||||
|
Tryb montowania |
Ręczna półautomatyczna w pełni automatyczna |
||||
|
Okno operacji |
Podwójny wyświetlacz przed i po operacji bardziej przyjazny dla użytkownika projekt. |
||||
|
Automatyczne połączenie |
Automatycznie podłączany do przedniego i tylnego urządzenia sygnalizacyjnego. |
||||
|
Przycisk skrótu |
Zresetuj działanie automatyczne w trybie offline, aby skasować alarm. |
||||
|
Odpowiedni zakres montażu |
Nadaje się do 0402, 0603, 0805, 1206, koralików LED, diody, triody, SOT, QFP, BGA z rozstawem pinów większym niż 0,3 mm w zakresie 45 * 45 mm. |
||||
|
Waga |
450 kg |
Wymiary |
1395 * 1180 * 1376 mm |
||
Cechy:
Sprzęt o wysokiej precyzji, maszyna jest wyposażona w osiem kamer, Mark, precyzyjną kamerę, sześć szybkich kamer rozpoznających, które mogą skutecznie zamontować 0402-5050 RCA, dwa tranzystory, SOP, układ QFP-256, BGA i inne rozmiary 45 mm * Rozpoznawanie rozmiaru 45 mm komponentów w miejscu umieszczenia.
Napęd XY wykorzystujący importowaną, precyzyjną śrubę kulową do szlifowania + importowaną ciężką prowadnicę liniową, szybkie pozycjonowanie, niski poziom hałasu, wysoką precyzję.
Stabilność, przy użyciu japońskiego silnika serwo Matsushita i napędu, precyzyjnej prowadnicy liniowej TBI, japońskiego generatora próżniowego, precyzyjnej dyszy JUKI, automatycznego podawania zintegrowanego systemu komputer przemysłowy PC o wysokiej konfiguracji, skutecznie chronią długotrwałe działanie maszyny w zakresie stabilności.
Trzystopniowa transmisja z lewej na prawą automatyczne podłączenie (pierwsza sekcja odpowiada za oczekiwanie na płytkę, druga sekcja odpowiada za przyklejenie do tablicy. Wyjście z automatu do reflow) efektywnie oszczędza czas przejścia, wyższa wydajność .
