| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| podajnik: | letf: 29pcs; letf: 29 sztuk; right:29pcs z prawej: 29 szt | Głowica umieszczająca: | 2 szt |
|---|---|---|---|
| Dysze: | 4 rodzaje dysz (Juki) | Prędkość: | 3000cph with vision; 3000cph z wizją; without vision 5000cph bez wizji 5000c |
| Precyzja: | 0,025 mm | Rozmiar PCB: | 10 * 10 mm - 345 * 355 mm |
| Precyzja montażu: | ± 0,025 mm | Napięcie: | 220 V (110 V), 50 Hz |
| Waga netto: | 75 kg | Wymiary maszyny: | Dł. 960 mm * szer. 705 mm * wys. 335 mm |
| Podkreślić: | 345 * 355 mm maszyna do wybierania i umieszczania płytek drukowanych,10 * 10 mm maszyna do wybierania i umieszczania płytek drukowanych,sprzęt montażowy LED 345 * 355 mm |
||

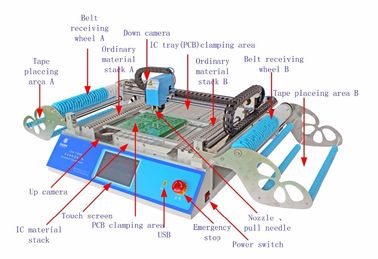

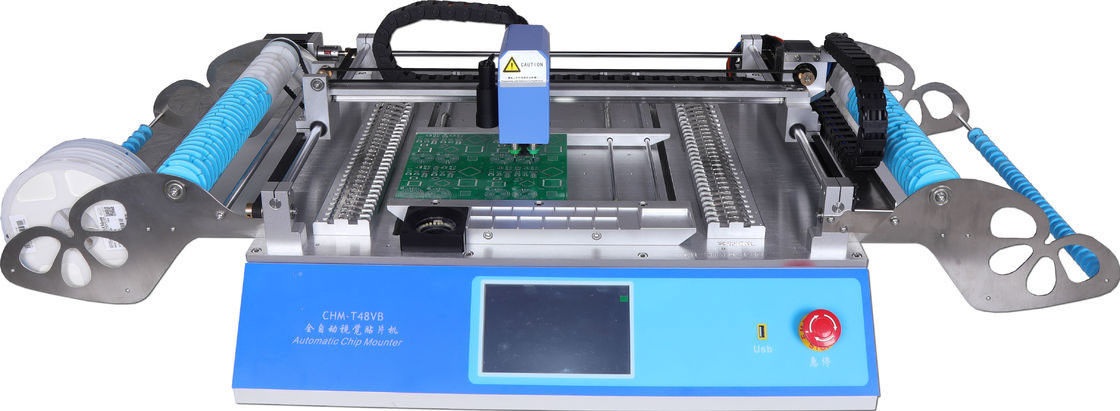

4 dysze Podwójne kamery Maszyna do pobierania i umieszczania płytek drukowanych na stole
Opis:
| Obszar PCB | 10 mm * 10 mm - 355 mm * 355 mm |
| Przesuw osi XY | 420 * 460 mm |
| Zakres ruchu osi Z. | 15mm |
| Umieszczanie głowic | 2szt |
| Podajniki |
Lewy 29 szt. + Prawy 29 szt 8mm = 44 szt., 12mm = 8 szt., 16mm = 4 szt., 24mm = 2 szt., Przedni stos IC = 14 sztuk, taca IC zdefiniowana przez użytkownika |
| System wizyjny | Podwójne kamery (kamery góra i dół) |
| Napęd | System serwonapędu sterującego z zamkniętą pętlą, upewnij się, że nigdy nie stracisz kroku |
| Wykrywanie powrotu w osi Z. | Tak, zapobiegaj pękaniu dysz |
| Pociągnij sworzeń samowrotny | tak |
| Metoda wykrywania wycieków materiału | Wykrywanie próżni, wykrywanie wzroku |
| Ekran dotykowy | 7-calowy przemysłowy ekran dotykowy |
| Płyta główna | Zarząd główny niezależnej branży badawczej |
| System | Wbudowany system Linux |
| Szybkość montażu | 5000cph (wizja wyłączona);3000cph (wizja włączona) |
| Precyzja montażu | ± 0,025 mm |
| składniki | 0402-5050, SOP, QFN (szerokość taśmy: 8 mm, 12 mm, 16 mm, 24 mm) |
| Wymiar maszyny | Dł. 960 mm * szer. 705 mm * wys. 335 mm |
| Pompa próżniowa | -92KPA (2 szt., Wbudowany, wyciszony) |
| Zewnętrzne źródło powietrza | Nie ma potrzeby (wbudowana wyciszona pompa próżniowa 2 szt.) |
| Komputer zewnętrzny | Nie ma potrzeby |
| Napięcie | 220 V (110 V), 50 Hz |
| Waga netto | 75kg |
| Waga brutto | 86 kg / 116 * 81 * 52 cm ---- opakowanie drewniane |
Przewaga konkurencyjna:
1. Wygodne oprogramowanie, wbudowany system Linux maszyny, bardzo stabilna przemysłowa płyta główna, niezależna obsługa, nie wymaga zewnętrznego komputera, obsługa jest łatwiejsza i wygodniejsza.
2. System CCD dwóch kamer, górna i dolna, bardzo dokładnie koryguje położenie poszczególnych elementów, szczególnie w przypadku układów scalonych (max 22 * 22mm).
3. Maszyna obsługuje wszystkie rodzaje komponentów, od 0402, 0603-QFN, a także taśmę ciętą, układ scalony rur lub układ scalony luzem.Maszyna może umieszczać wiele rodzajów PCB.
4. Posiada elastyczne mocowanie do PCB i ma niestandardową tacę IC, przedni podajnik IC, bardzo wygodny.
5. Wizja może również druga korekta punktu początkowego maszyny, upewnij się, że punkt początkowy jest poprawny.
6. 2 głowice / 4 głowice z wysoce precyzyjnymi dyszami Juki z magnesem, nie trzeba demontować za pomocą klucza, dysze mogą obracać się pod kątem -180 stopni ~ +180 stopni.Wysokość połoenia jest regulowana.Maksymalna wysokość komponentów maszyny 4 serie wynosi 5 mm, a maksymalna wysokość maszyny 5 serii to 10 mm.
7. Sworzeń ciągnący maszyny 4 serails automatycznie powraca, aby uniknąć pęknięcia dysz, kołek pociągowy nie utknął.5 seryjny wykorzystujący automatyczny podajnik pneumatyczny Yamaha, większa prędkość.
8. Wykrywanie osi Z, głowica umieszczająca może automatycznie wykrywać wysokość i kąt, automatycznie powrócić do początku, aby zapobiec pęknięciu.
9. Sterowanie w pętli zamkniętej, oś X, Y z enkoderem, silnik nigdy nie gubi kroków.
10. Kalibracja PCB za pomocą dwóch kamer wizyjnych (maszyna automatycznie znajdzie 2 punkty), popraw przesunięcie PCB.Kalirbate tylko 2 punkty, pozostałe komponenty będą automatycznie korygowane, kalibracja może być szybka i dokładna dla PCB, nie trzeba przejmować się przesunięciem, nie ma potrzeby obliczania danych wejściowych.
11. Wyposażony w wykrywanie podciśnienia, jeśli jeden element zasysa krzywo, automatycznie wyrzuci go do strefy podawania, a następnie wybierze nowy do ponownego zamontowania.
12. Wyposażony w wykrywanie widzenia, kamera automatycznie koryguje kąt komponentu i umieszcza na płytce drukowanej we właściwym miejscu.Jeśli głowice nie podnoszą komponentów, kamera wykryje to i wróci, aby odebrać ponownie, 3 razy nie podnosi, maszyna wyłączy alarm i zatrzyma się.
13. W przypadku braku materiału nastąpi automatyczne wykrycie, a następnie alarm;po dostarczeniu materiału, a następnie kontynuuj pracę, nie ma potrzeby ponownego uruchamiania.
14. Obsługa dowolnej liczby partii PCB.
15. Jeśli nie ma pliku PCB lub nie używasz oprogramowania do załadowania pliku roboczego, możesz utworzyć nowy plik do programu.
16. Zawiera narzędzie do konwersji (wersja na PC), edytuj plik roboczy na komputerze i ładuj plik roboczy do maszyny przez port USB, szybko i wygodnie.
17. Wsparcie pojedynczego kroku.
