| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE , ISO |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | 15-20 dni |
| Zasady płatności: | L / C, T / T, Western Union, Paypal |
| Możliwość Supply: | 100 sztuk miesięcznie |
| podajnik: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; 29 sztuk podajników (8 mm 22; 12 mm 4; 16 | Głowa: | 2 głowice (z dyszą Juki 4szt) |
|---|---|---|---|
| Prędkość: | 6000cph | Obszar mocowania płytki drukowanej: | 10 * 10 mm ~ 380 * 415 mm |
| Komponenty pomocnicze: | LED, 0402-5050, SOP, QFN itp. | Obsługuje plik roboczy: | Plik CSV |
| Sposób pozycjonowania: | Pozycjonowanie laserowe / pozycjonowanie dysz | Waga netto: | 65 kg |
| Zakres ruchu osi Z.: | 15mm | Przesuw osi XY: | 420 * 460 mm |
| Podkreślić: | Maszyna do montażu PCB 6000cph,maszyna do pobierania i umieszczania PCB 6000cph,maszyna do pobierania i umieszczania PCB 65 kg |
||
2 głowice 29 podajników Desktop PCB Pick and Place Machine
Opis:
PCB Pick And Place Machine to podstawowa automatyczna maszyna do wybierania i umieszczania na pulpicie, opracowana specjalnie dla laboratoriów badawczych i małych średnich przedsiębiorstw produkcyjnych, jednak będzie odpowiednia również dla poważnych hobbystów.Te automatyczne maszyny do pobierania i umieszczania są odpowiednie do produkcji małych partii, badań laboratoryjnych i rozwoju, prób próbek produktów, przetwarzania LED SMT i innych podobnych procesów.
Specyfikacje:
| Obszar PCB | 10 mm * 10 mm - 380 mm * 415 mm |
| Przesuw osi XY | 420 * 460 mm |
| Zakres ruchu osi Z. | 15mm |
| Ilość dysz | 2 SZT |
| Fedders | 37 karmiaków (8MM = 22 karmniki, 12MM = 4 karmniki, 16MM = 2 karmniki, 24MM = 1 karmnik, taca IC ofiary = 8 karmników) |
| Prędkość | 6000cph (najwyższy 7200cph) |
| Precyzja | ± 0,025 mm |
| Rozmiar | 0402-5050, SOP, QFN (szerokość: 8 mm, 12 mm, 16 mm) |
| Wymiar | Dł. 960 mm * szer. 705 mm * wys. 335 mm |
| próżniowa pompa powietrza | -92KPA (wbudowana) pompa typu wyciszenia, nie ma potrzeby zewnętrznej pompy powietrza |
| Plik roboczy wsparcia | Plik CSV |
| Napięcie | 220 V lub (110 V), 50/60 Hz |
| Moc | 200W |
| Waga netto | 65kg |
| Tom | 0,41 m³ |
Zalety:
1) Pozycjoner laserowy, łatwy do programowania online.
2) Własne testy próżniowe, jeśli jeden element zasysa krzywo, zostanie wyrzucony do obszaru złoża, a następnie ponownie wybierz i umieść ponownie.
3) Podwójna głowica typu pick and place pomaga zwiększyć wydajność, 2 szt. Dysz juki, zmiana szybka i łatwa.
4) Podwójne wbudowane pompy typu wyciszonego (oszczędność kosztów i miejsca, nie ma potrzeby przygotowywania dodatkowej pompy)
5) Standardowa karta SD 8G, pamięć masowa pliku roboczego CSV
6) W pełni dotykowy interfejs wejścia / wyjścia, łatwa obsługa
7) Zintegrowane automatyczne podajniki Automatyczne nylonowe kółko na szpulę
8) obsługuje pojedynczy krok, łatwą obsługę.
10) Może montować pakiety 0402,0603,0805 ... 5050 SO-8 ... SO-16, SOT-23, SOT-89, TO-252.
11) Żaden system wizyjny, modele 28 i 36 nie są pozycjonowane laserowo.CHMT48V z wizją.
12) Wbudowany system operacyjny oprogramowania, wsparcie Programowanie online: można łatwo programować online, jeśli nie masz schematu obwodu PCB, przy pomocy pozycjonera laserowego.Nie ma potrzeby podłączania do osobnego komputera.
13) Łatwe programowanie, zajmuje tylko 5 minut: użyj narzędzia Protel, aby wyodrębnić plik współrzędnych obwodu PCB i użyj narzędzia do transformacji formatu, które dostarczyliśmy, aby przekształcić format pliku, a następnie skopiuj na kartę SD, włóż do maszyny, a następnie możesz użyć pliku bezpośrednio.
14) Standaryzacja opakowań zapewnia bezpieczny transport.
15) Mały i lekki: prosta instalacja, wygodny transport.
16) Maksymalna moc robocza nie przekracza 200 w, czuwanie przy mocy poniżej 80 w.
Branża aplikacji:
Przemysł AGD, przemysł motoryzacyjny, energetyka, przemysł LED, bezpieczeństwo, przemysł przyrządów i mierników, przemysł łączności, przemysł inteligentnego sterowania, przemysł Internetu rzeczy (IOT) i przemysł wojskowy itp.
Standardowe akcesoria do CHMT36:
1) Pulpit SMT Pick and Place Machine CHMT36 * 1
2) Dysza Juki * 4 (503, 504, 505, 506).
3) Karta SD * 1
4) czytnik kart SD * 1
5) Pociągnij kołki: 2
6) Cewka do zawleczki: 1
7) Klucz sześciokątny: 6
8) Pęsety: 1
9) Pędzel: 1
10) angielska instrukcja obsługi: 1

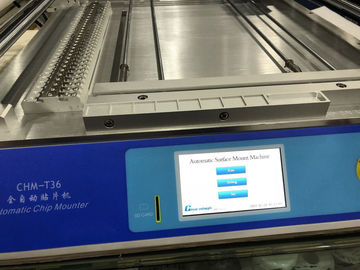

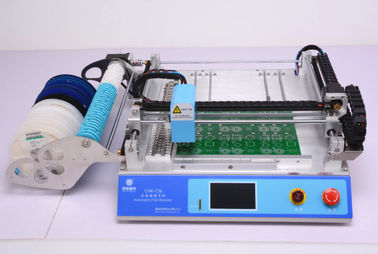

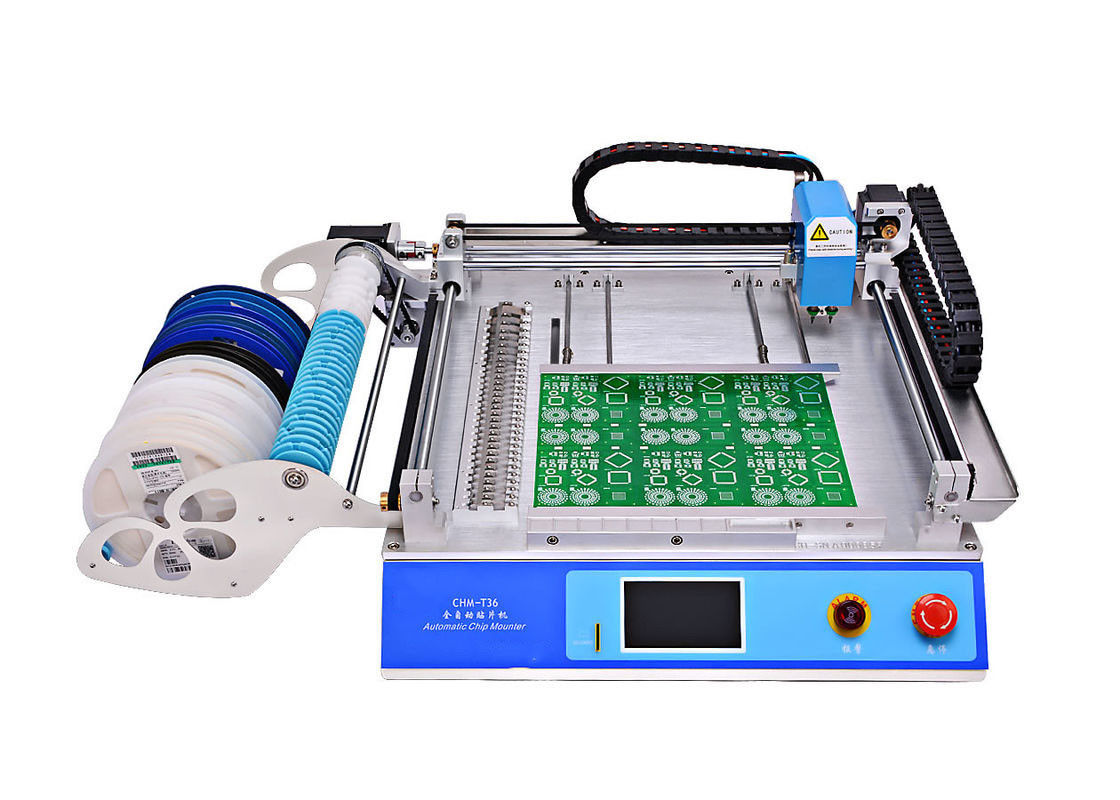

SZCZEGÓŁOWE ZDJĘCIA:
